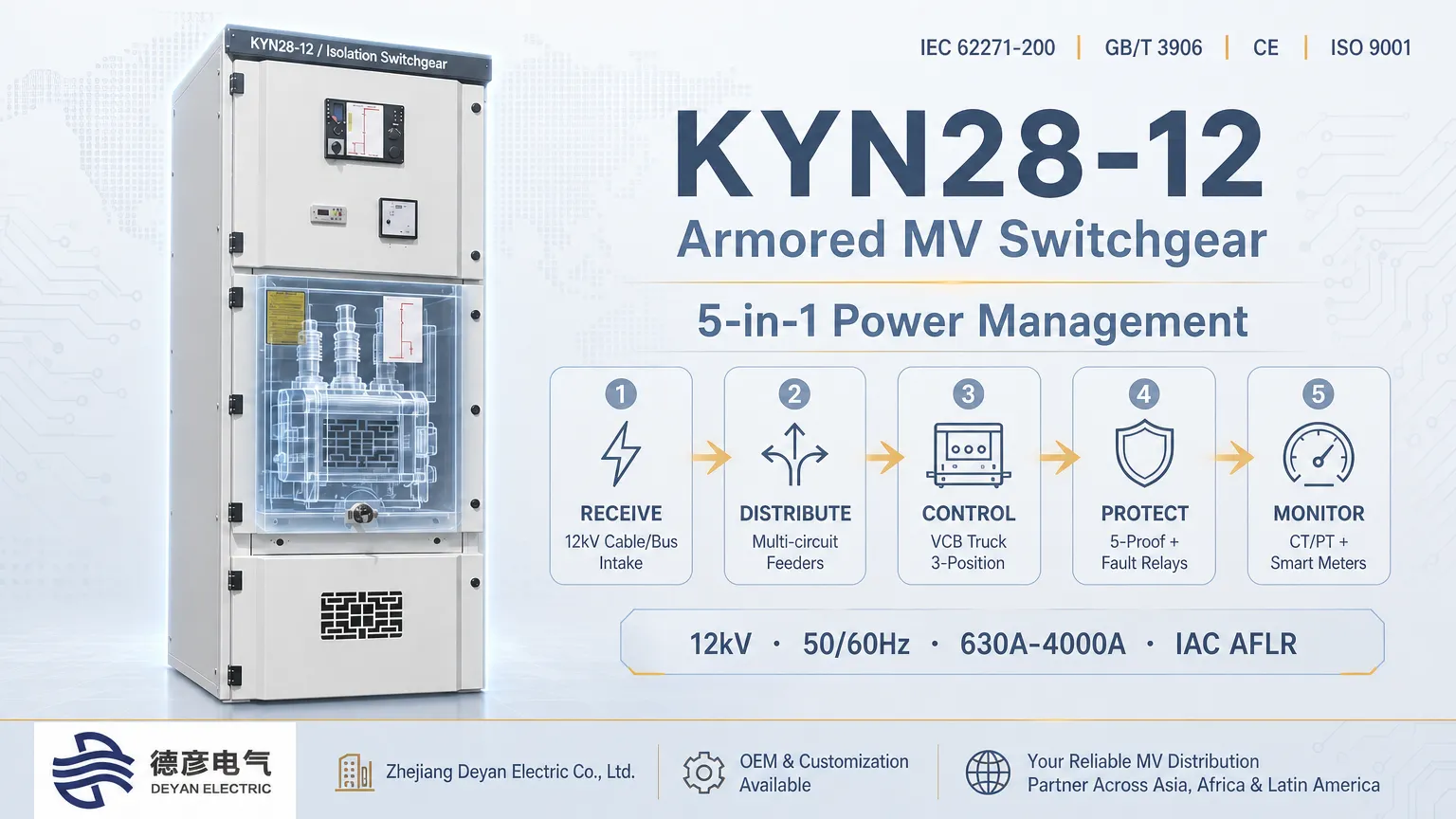

ວິທີການ KYN28-12 Switchgear ຮັບ, ແຈກຢາຍ, ຄວບຄຸມ, ປົກປ້ອງ & ຕິດຕາມກວດກາພະລັງງານ

KYN28-12 ສະຫຼັບປິດລ້ອມດ້ວຍໂລຫະ AC ທີ່ສາມາດຖອດໄດ້ດ້ວຍໂລຫະ KYN28-12 (ຕູ້ໄຟຟ້າແຮງດັນກາງ) ແມ່ນອຸປະກອນຫຼັກທີ່ຄົບຊຸດສໍາລັບການກະຈາຍພະລັງງານພາຍໃນ 12 kV. ຜະລິດໂດຍປະຕິບັດຕາມ IEC 62271-200 ແລະ GB/T 3906, ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານີຍ່ອຍ, ໂຄງການຂຸດຄົ້ນບໍ່ແຮ່ອຸດສາຫະກໍາ, ໂຮງງານໄຟຟ້າ photovoltaic, ການປັບປຸງລະບົບຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງແລະໂຄງສ້າງພື້ນຖານໃນຕ່າງປະເທດ. ດັ່ງນັ້ນສະຫຼັບເກຍ KYN28-12 ຍອມຮັບ, ແຈກຢາຍການປ້ອງກັນໄຟຟ້າ, ແລະບັນລຸການຄວບຄຸມວົງຈອນ, ແລະການບັນລຸການຄວບຄຸມ?

switchgear ນີ້ໄດ້ຮັບພະລັງງານແຮງດັນສູງຜ່ານຫນ່ວຍບໍລິການຂາເຂົ້າ, ແຈກຢາຍພະລັງງານຜ່ານລະບົບ busbar, ຄວບຄຸມວົງຈອນໂດຍລົດບັນທຸກວົງຈອນສູນຍາກາດ, ປະຕິບັດການປ້ອງກັນຄວາມຜິດກັບ relays ທີ່ໃຊ້ microprocessor, ແລະດໍາເນີນການກວດສອບການດໍາເນີນງານໂດຍໃຊ້ CTs, PTs ແລະອຸປະກອນຮອງ. ການລວມເອົາຫ້າຫນ້າທີ່ທີ່ສໍາຄັນເຫຼົ່ານີ້, ມັນເຮັດຫນ້າທີ່ເປັນສູນກາງທີ່ສໍາຄັນສໍາລັບລະບົບການແຈກຢາຍພະລັງງານ 10-12 kV.Zhejiang Deyan Electric Co., Ltd.ຕັ້ງ​ຢູ່​ໃນ Leqing​, Wenzhou​, Zhejiang​. ມັນມີຄວາມຊ່ຽວຊານໃນ R & D, ການຜະລິດແລະການສົ່ງອອກຂອງອຸປະກອນການແຈກຢາຍທີ່ສົມບູນແລະແຮງດັນສູງແລະຕ່ໍາ. ມັນສາມາດສະຫນອງການແກ້ໄຂທີ່ສົມບູນແບບ KYN28-12 switchgear ໄດ້ມາດຕະຖານແລະກໍາຫນົດເອງ, ດ້ວຍຜະລິດຕະພັນທີ່ເຫມາະສົມສໍາລັບເງື່ອນໄຂໂຄງການໃນຫຼາຍໆປະເທດໃນຕ່າງປະເທດໃນອາຊີ, ອາຟຣິກາ, ອາເມລິກາລາຕິນ, ຕາເວັນອອກກາງແລະພາກພື້ນອື່ນໆ.

1. ການຮັບພະລັງງານ: Inlet ສໍາລັບການສະຫນອງແຮງດັນສູງ

ການຮັບພະລັງງານສ່ວນໃຫຍ່ແມ່ນສໍາເລັດໂດຍຕູ້ອາຫານຂາເຂົ້າ. ກະແສໄຟຟ້າແຮງດັນສູງ 12 kV ຈາກສະຖານີຍ່ອຍ ຫຼື ໝໍ້ແປງໄຟຟ້າຖືກປ້ອນເຂົ້າໄປໃນຊ່ອງສາຍເຄເບີ້ນຂອງຕູ້ປ້ອນເຂົ້າຜ່ານສາຍເຄເບີ້ນ ຫຼື ທໍ່ລົດເມ, ຈາກນັ້ນເຊື່ອມຕໍ່ກັບສາຍບັສບາຫຼັກພາຍໃນຊ່ອງໃສ່ເບສບາ.

ການຮັບຮອງເອົາໂຄງປະກອບການແບ່ງສ່ວນທີ່ເປັນໂລຫະ, ຊ່ອງ busbar, ຊ່ອງ breaker ວົງຈອນ, ຊ່ອງສາຍເຄເບີນແລະຊ່ອງອຸປະກອນຮອງແມ່ນແຍກໂດຍສິ່ງກີດຂວາງໂລຫະ. ອັນນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງຄວາມຜິດຂັດ ແລະຮັບປະກັນການຮັບໄຟຟ້າແຮງດັນສູງທີ່ປອດໄພ ແລະ ໝັ້ນຄົງ. KYN28-12 switchgears ທີ່ຜະລິດໂດຍ Zhejiang Deyan Electric ແມ່ນເຂົ້າກັນໄດ້ກັບຕາຂ່າຍໄຟຟ້າ 50 Hz / 60 Hz ແລະສະຫນັບສະຫນູນຂໍ້ກໍານົດໃນປະຈຸບັນທີ່ມີການຈັດອັນດັບຕ່າງໆ. ການປັບແຕ່ງສໍາລັບສະພາບແວດລ້ອມທີ່ມີຄວາມສູງ, ອຸນຫະພູມສູງແລະຝຸ່ນແມ່ນມີໃຫ້ເຫມາະສົມກັບສະພາບການເຮັດວຽກຂອງຕາຂ່າຍໄຟຟ້າໃນອາຊີຕາເວັນອອກສຽງໃຕ້, ອາຟຣິກາ, ອາເມລິກາລາຕິນແລະປະເທດອື່ນໆໃນຕ່າງປະເທດ.

2. ການກະຈາຍພະລັງງານ: ການສົ່ງພະລັງງານໄປສູ່ວົງຈອນການໂຫຼດຫຼາຍ

ຫຼັງຈາກພະລັງງານມາຮອດ busbars ຕົ້ນຕໍ, ການກະຈາຍພະລັງງານແມ່ນຮັບຮູ້ໂດຍຜ່ານຕູ້ອາຫານຂາອອກ, ຕູ້ coupler bus ແລະຕູ້ PT. busbars ຕົ້ນຕໍຈະປ່ຽນພະລັງງານໄຟຟ້າໄປສູ່ວົງຈອນຂາອອກສ່ວນບຸກຄົນສໍາລັບການໂຫຼດລົງລຸ່ມເຊັ່ນ: ຫມໍ້ແປງການແຈກຢາຍ, ມໍເຕີແຮງດັນສູງ, ອຸປະກອນເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic ແລະອຸປະກອນຂຸດຄົ້ນບໍ່ແຮ່.

ຮອງຮັບການກຳນົດຄ່າ single-busbar ແລະ sectionalized single-busbar. ຕູ້ອາຫານຂາອອກເພີ່ມເຕີມສາມາດຖືກເພີ່ມເພື່ອຂະຫຍາຍຄວາມອາດສາມາດສໍາລັບສວນອຸດສາຫະກໍາ, ບໍ່ແຮ່ແລະສະຖານີພະລັງງານໃຫມ່, ເຮັດໃຫ້ການຈັດສັນພະລັງງານທີ່ສົມເຫດສົມຜົນແລະການປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງການສະຫນອງພະລັງງານ. Zhejiang Deyan Electric ສາມາດເຮັດສໍາເລັດການອອກແບບການແກ້ໄຂຕູ້, ການປະກອບແລະການທົດສອບໂຮງງານທີ່ມີຂອບເຂດເຕັມທີ່ສອດຄ່ອງກັບແຜນວາດເສັ້ນດຽວຂອງລູກຄ້າ, ເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນຂອງຄະນະກໍາມະການຢູ່ສະຖານທີ່ສໍາລັບໂຄງການຕ່າງປະເທດ.

3. ການຄວບຄຸມວົງຈອນ: ການປ່ຽນວົງຈອນຜ່ານວົງຈອນປິດລົດບັນທຸກ

ລົດບັນທຸກເຄື່ອງຕັດວົງຈອນສູນຍາກາດແມ່ນອົງປະກອບຄວບຄຸມຫຼັກຂອງ KYN28-12. ມັນ​ມີ​ສາມ​ຕໍາ​ແຫນ່ງ​:

• ຕໍາ​ແຫນ່ງ​ບໍ​ລິ​ການ​: ວົງຈອນປະຖົມປິດສໍາລັບການສະຫນອງພະລັງງານປົກກະຕິ;
• ຕໍາ​ແຫນ່ງ​ທົດ​ສອບ​: ວົງຈອນປະຖົມແຍກໃນຂະນະທີ່ວົງຈອນຄວບຄຸມຂັ້ນສອງຍັງຄົງ energized ສໍາລັບ debugging ໂດຍບໍ່ມີການແຮງດັນສູງ;
• ປົດຕໍາແໜ່ງ: ລົດບັນທຸກໄດ້ຖືກສະກັດຢ່າງເຕັມສ່ວນສໍາລັບການແຍກ galvanic ຢ່າງສົມບູນເພື່ອຄວາມສະດວກໃນການບໍາລຸງຮັກສາແລະການທົດແທນ.

ທັງສອງປະຕິບັດການຄູ່ມືທ້ອງຖິ່ນແລະການປິດ / tripping ໄຟຟ້າຫ່າງໄກສອກຫຼີກສາມາດໃຊ້ໄດ້ສໍາລັບການສະຫຼັບວົງຈອນແລະການໂຫຼດ. ລະບົບ interlock ກົນຈັກທີ່ສົມບູນແບບ "ປ້ອງກັນຫ້າ" ປ້ອງກັນການເຮັດວຽກທີ່ບໍ່ດີເຊັ່ນ: ການໃສ່ / ຖອນລົດພາຍໃຕ້ການໂຫຼດຫຼືການເປີດປະຕູໃນຫ້ອງທີ່ມີຊີວິດ, ການກໍາຈັດອັນຕະລາຍດ້ານຄວາມປອດໄພທີ່ເກີດຈາກຄວາມຜິດພາດຂອງຜູ້ປະຕິບັດງານ. Deyan Electric ດໍາເນີນການກວດສອບການຕິດກັນກົນຈັກຢ່າງເຕັມຮູບແບບກ່ອນການຈັດສົ່ງໂຮງງານເພື່ອຮັບປະກັນຄວາມປອດໄພ ແລະເຊື່ອຖືໄດ້ໃນການເຮັດວຽກຢູ່ບ່ອນ.

4. ການປ້ອງກັນວົງຈອນ: ການຫຼຸດຜ່ອນຄວາມຜິດຫຼາຍລະດັບສໍາລັບການແຍກວົງຈອນຄວາມຜິດ

ກົນຈັກ interlocks ແລະລະບົບການຄວບຄຸມອັດສະລິຍະປະສານງານກັບເຄື່ອງຕັດວົງຈອນສູນຍາກາດເພື່ອຈັດການກັບຄວາມຜິດກະຕິການແຜ່ກະຈາຍທົ່ວໄປລວມທັງການວົງຈອນສັ້ນ, overload, ໂລກ-ຜິດປົກກະຕິແລະແຮງດັນຜິດປົກກະຕິ:

• ການ​ປົກ​ປັກ​ຮັກ​ສາ​ລັດ​ວົງ​ຈອນ​ທັນ​ທີ​ທັນ​ໃດ​: ການເດີນທາງພາຍໃນ milliseconds ເມື່ອເກີດການວົງຈອນສັ້ນເພື່ອແຍກວົງຈອນທີ່ຜິດພາດແລະຍັບຍັ້ງການແຜ່ກະຈາຍຄວາມຜິດ;
• ການປ້ອງກັນການໂຫຼດເກີນ: ການເລື່ອນການຊັກຊ້າພາຍໃຕ້ການໂຫຼດເກີນແບບຍືນຍົງເພື່ອຫຼີກເວັ້ນການເສຍຫາຍຂອງສາຍໄຟແລະອຸປະກອນທີ່ຮ້ອນເກີນໄປ;
• ການປ້ອງກັນຄວາມຜິດດິນ: ກວດ​ພົບ​ຄວາມ​ຜິດ​ພາດ​ຂອງ​ແຜ່ນ​ດິນ​ໂລກ​ໄລ​ຍະ​ດຽວ​ແລະ​ກະ​ຕຸ້ນ​ໃຫ້​ເກີດ tripping ຫຼື​ເປັນ​ການ​ເຕືອນ​ໄພ​ຕໍ່​ຄວາມ​ສ່ຽງ​ຕໍ່​ການ​ຮົ່ວ​ໄຫລ​;
• ການປົກປ້ອງແຮງດັນໄຟຟ້າເກີນ / ແຮງດັນຕ່ໍາ: ຕິດຕາມກວດກາແຮງດັນ busbar ຜ່ານ PTs ແລະຕັດໄຟຟ້າໃນເວລາທີ່ແຮງດັນເກີນຂອບເຂດ, ເຫມາະສົມສໍາລັບຕາຂ່າຍໄຟຟ້າຢູ່ຕ່າງປະເທດທີ່ມີການເຫນັງຕີງແຮງດັນຮ້າຍແຮງ.

ການອອກແບບທີ່ເຮັດດ້ວຍໂລຫະປະສົມແບບແບ່ງສ່ວນແບ່ງສ່ວນໂຄ້ງພາຍໃນພາຍໃນຊ່ອງດຽວ, ປ້ອງກັນຄວາມຜິດຂອງຈຸດດຽວຈາກການແຜ່ລາມໄປຫາແຖບທັງຫມົດແລະຮັກສາການສະຫນອງພະລັງງານສໍາລັບວົງຈອນທີ່ມີສຸຂະພາບດີ. Relays ປ້ອງກັນພາຍໃນແລະຕ່າງປະເທດຕົ້ນຕໍສາມາດຖືກຕັ້ງຄ່າເພື່ອຕອບສະຫນອງສະເພາະດ້ານວິຊາການຂອງປະເທດຕ່າງໆ.

5. ການຕິດຕາມວົງຈອນ: ການຊື້ຂໍ້ມູນແບບສົດໆສໍາລັບການປະຕິບັດງານ ແລະການຮັກສາອັດສະລິຍະ

ການຕິດຕາມວົງຈອນແມ່ນປະຕິບັດໂດຍການຮ່ວມມືໂດຍເຄື່ອງຫັນເປັນປະຈຸບັນ (CTs), ຫມໍ້ແປງແຮງດັນ (PTs), smart ແມັດ, ຕົວຊີ້ບອກສາຍສົດແລະຫນ່ວຍປ້ອງກັນ. CTs ເກັບກໍາກະແສວົງຈອນໃນຂະນະທີ່ PTs ໄດ້ຮັບແຮງດັນຂອງ busbar. ຂໍ້​ມູນ​ການ​ປະ​ຕິ​ບັດ​ໄດ້​ຖືກ​ສົ່ງ​ໄປ​ຍັງ​ອຸ​ປະ​ກອນ​ຮອງ​ແລະ​ອຸ​ປະ​ກອນ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​. ຜູ້ປະກອບການສາມາດອ່ານຕົວກໍານົດການໃນເວລາທີ່ແທ້ຈິງລວມທັງແຮງດັນ, ປະຈຸບັນ, ພະລັງງານແລະສະຖານະ breaker ວົງຈອນ; ລະບົບບັນທຶກເຫດການຄວາມຜິດ ແລະສົ່ງສັນຍານເຕືອນ. ຕົວຊີ້ບອກສາຍສົດໃຫ້ສັນຍານເຕືອນສາຍຕາທີ່ຊັດເຈນຂອງຊ່ອງໄຟຟ້າແຮງດັນສູງ. ການຕັ້ງຄ່າບາງອັນຮອງຮັບການເຊື່ອມຕໍ່ SCADA ສໍາລັບການເຂົ້າເຖິງຂໍ້ມູນໄລຍະໄກ ແລະການຕິດຕາມສະຖານະ, ຫຼຸດປະລິມານວຽກ O&M ຢູ່ໃນເວັບໄຊສໍາລັບໂຄງການຢູ່ຕ່າງປະເທດ. ໄຟຟ້າ Deyan ສາມາດສະຫນອງແຜນວາດ schematic ມັດທະຍົມສົມບູນແລະຮູບແຕ້ມສາຍໄຟເປັນເອກະສານສະຫນັບສະຫນູນເພື່ອອໍານວຍຄວາມສະດວກໃນການປະສານງານການກໍ່ສ້າງສໍາລັບວິສະວະກອນ EPC ຕ່າງປະເທດ.

6. ຂໍ້ໄດ້ປຽບສໍາລັບໂຄງການການຄ້າຕ່າງປະເທດ

• ການປັບຕົວຂອງສິ່ງແວດລ້ອມ: ລະດັບອຸນຫະພູມປະຕິບັດການມາດຕະຖານ: −15 ℃ ~ +40 ℃; ການອອກແບບທີ່ກໍາຫນົດເອງ derated ສໍາລັບສະພາບແວດລ້ອມທີ່ສູງ, ອຸນຫະພູມສູງ, ຄວາມຊຸ່ມຊື່ນແລະຝຸ່ນ.
• ການປະຕິບັດຕາມ & ການຢັ້ງຢືນ: ຜະລິດໄດ້ມາດຕະຖານສາກົນ IEC 62271. CE, ISO 9001 ແລະໃບຢັ້ງຢືນອື່ນໆທີ່ມີຢູ່ສໍາລັບການຍອມຮັບໂຄງການແລະການເກັບພາສີ.
• ການກໍ່ສ້າງແບບໂມດູນ: ຕູ້ປະກອບຈາກແຜ່ນເຫຼັກ galvanized-ອາລູມິນຽມທີ່ປຸງແຕ່ງໂດຍ CNC. ການຕິດຕັ້ງງ່າຍດາຍ; ລົດບັນທຸກແບບໂມດູນເຮັດໃຫ້ການທົດແທນອາໄຫຼ່ງ່າຍ ແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບຳລຸງຮັກສາ.
• ບໍລິການປະຕູດຽວ: ຂອບເຂດກວມເອົາການອອກແບບການແກ້ໄຂ, ການຜະລິດ, ການທົດສອບໂຮງງານ, ການຫຸ້ມຫໍ່ທີ່ເຫມາະສົມກັບທະເລແລະການຈັດສົ່ງເອກະສານດ້ານວິຊາການ. ການປັບແຕ່ງ OEM / ODM ແມ່ນສະຫນັບສະຫນູນ. ຊັ້ນປ້ອງກັນ, ການຕັ້ງຄ່າວົງຈອນແລະຄວາມຖີ່ 50 Hz / 60 Hz ສາມາດຖືກປັບແຕ່ງຕາມຄວາມຕ້ອງການ.

ສະຫຼຸບ

KYN28-12 switchgear ຮັບພະລັງງານໄຟຟ້າຜ່ານຫນ່ວຍບໍລິການຂາເຂົ້າແລະກະຈາຍພະລັງງານຜ່ານລະບົບ busbar. ລົດບັນທຸກເຄື່ອງຕັດວົງຈອນສູນຍາກາດປະຕິບັດການຄວບຄຸມວົງຈອນ; relays ການປົກປ້ອງ microprocessor ຮັບຮູ້ເຖິງການປ້ອງກັນຄວາມຜິດ; CTs, PTs ແລະອົງປະກອບອັດສະລິຍະຂັ້ນສອງເຮັດໃຫ້ການກວດສອບວົງຈອນ. ການປະສານງານຂອງຫ້າຫນ້າທີ່ນີ້ຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພແລະເຊື່ອຖືໄດ້ຂອງລະບົບການແຈກຢາຍພະລັງງານ 12 kV. ໃນຖານະເປັນຜູ້ຜະລິດອຸປະກອນຕົ້ນສະບັບ,Zhejiang Deyan Electric Co., Ltd.ສາມາດສະຫນອງ EPCs ຕ່າງປະເທດແລະຜູ້ຮັບເຫມົາດ້ານວິສະວະກໍາທີ່ມີການບໍລິການທີ່ກໍາຫນົດເອງຄົບຖ້ວນສົມບູນແລະການສະຫນອງສໍາລັບ switchgear KYN28-12, ໃຫ້ບໍລິການເປັນຄູ່ຮ່ວມງານທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຄງການກະຈາຍແຮງດັນກາງໃນຕ່າງປະເທດ.
