ຫນ່ວຍງານຫຼັກຂອງ Voltage-Level Ring ຄວນຖືກເລືອກສໍາລັບໂຄງການ EPC ການແຈກຢາຍ?

ໃນໂຄງການສັນຍາທົ່ວໄປຂອງ EPC ການແຈກຢາຍຕ່າງໆ, ຫນ່ວຍບໍລິການ Ring Main (RMU) ເຮັດຫນ້າທີ່ເປັນອົງປະກອບແຮງດັນສູງຫຼັກຂອງສະຖານີຍ່ອຍຊຸດແລະສະຖານີຍ່ອຍປະເພດກ່ອງ. ການເລືອກລະດັບແຮງດັນຂອງມັນໂດຍກົງກໍານົດຄວາມຫມັ້ນຄົງ, ການປະຕິບັດຕາມແລະຄ່າໃຊ້ຈ່າຍຂອງໂຄງການຂອງການແກ້ໄຂການແຜ່ກະຈາຍພະລັງງານທັງຫມົດ, ແລະມັນຍັງເປັນຄວາມກັງວົນດ້ານວິຊາການທີ່ສໍາຄັນສໍາລັບວິສະວະກອນການຈັດຊື້ EPC ໃນຂັ້ນຕອນການອອກແບບເບື້ອງຕົ້ນ. ຜູ້ຮັບເຫມົາທົ່ວໄປ EPC ຫຼາຍຄົນຕັ້ງຄໍາຖາມຢູ່ໃນຂັ້ນຕອນການສອບຖາມເບື້ອງຕົ້ນ: ຫນ່ວຍງານຫຼັກຂອງວົງແຫວນລະດັບແຮງດັນໃດຄວນຖືກເລືອກສໍາລັບໂຄງການແຈກຢາຍ EPC?

ຕັ້ງ​ຢູ່​ໃນ Yueqing​, Zhejiang​,Zhejiang Deyan Electric Co., Ltd.ຊ່ຽວຊານໃນ R&D ແລະການຜະລິດອຸປະກອນການກະຈາຍພະລັງງານແຮງດັນປານກາງ. ພວກເຮົາສະຫນອງ IEC-compliant SF6 ທໍ່ອາຍແກັສ insulated ແລະເປັນມິດກັບສິ່ງແວດລ້ອມອຸປະກອນຕົ້ນຕໍ, ສະຖານີຍ່ອຍກ່ອງຊຸດແບບເອີຣົບ, ສະຖານີຍ່ອຍປະເພດຫ້ອງໂດຍສານ prefabricated ແລະອຸປະກອນການກະຈາຍພະລັງງານຢ່າງເຕັມທີ່. ພວກເຮົາໄດ້ຮັບໃຊ້ລູກຄ້າສັນຍາທົ່ວໄປ EPC ທົ່ວໂລກມາດົນນານແລະສະຫນອງການແກ້ໄຂການເລືອກ RMU ທີ່ກໍາຫນົດເອງສໍາລັບໂຄງການແຈກຢາຍທີ່ແຕກຕ່າງກັນ.

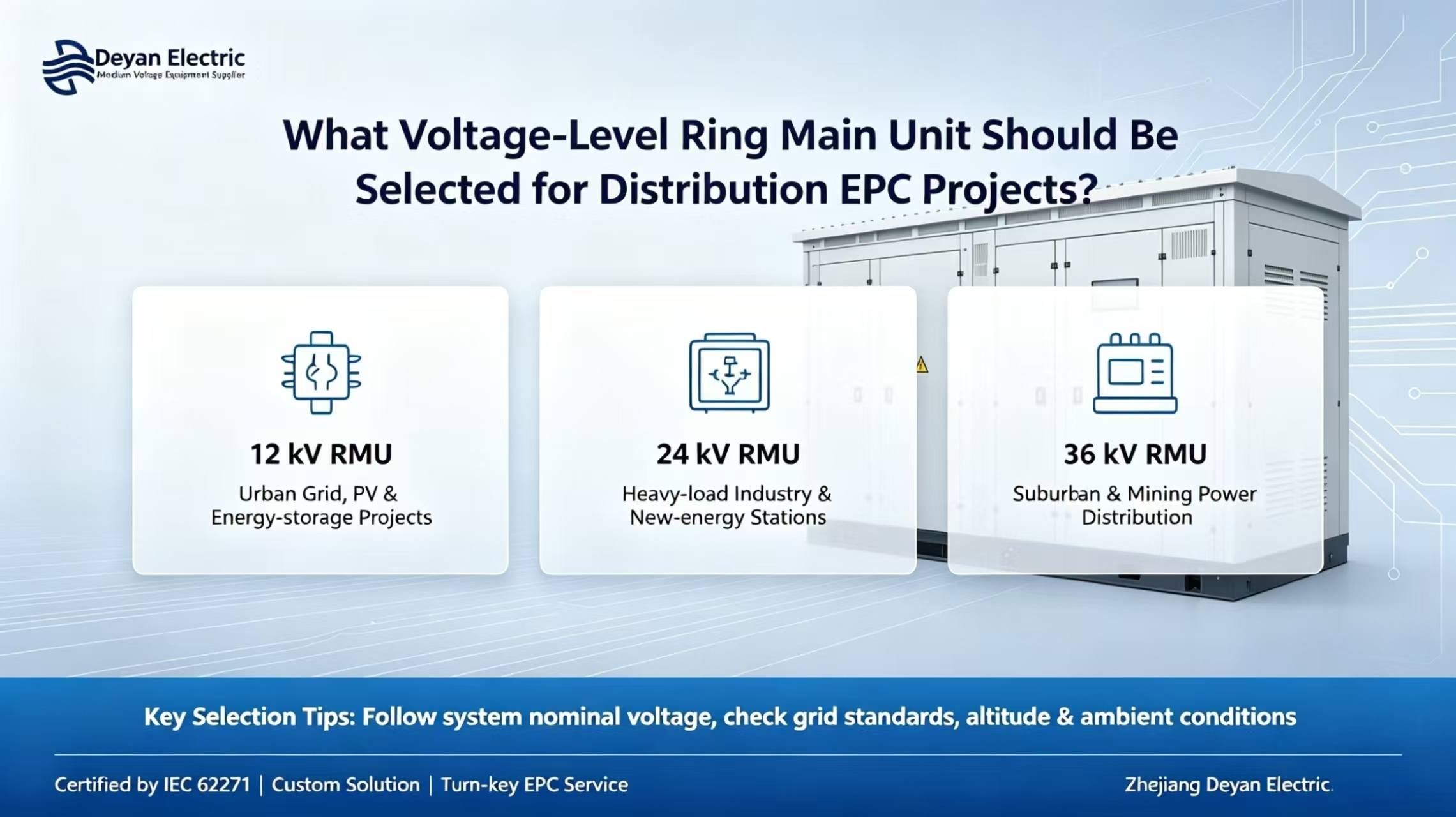

ການອ້າງອິງສໍາລັບການເລືອກລະດັບແຮງດັນຂອງວົງແຫວນຕົ້ນຕໍ - ຫນ່ວຍຕົ້ນຕໍໃນໂຄງການ EPC ການແຜ່ກະຈາຍ

12 kV (ລະບົບ 10 kV)

ຫນ່ວຍບໍລິການຫຼັກຂອງວົງແຫວນ 12 kV ແມ່ນຮູບແບບຕົ້ນຕໍທີ່ໄດ້ຮັບການຮັບຮອງເອົາຢ່າງກວ້າງຂວາງໃນໂຄງການ EPC ການແຜ່ກະຈາຍທົ່ວໂລກ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການປັບປຸງເຄືອຂ່າຍການແຈກຢາຍໃນຕົວເມືອງ, ການແຈກຢາຍພະລັງງານໃນສວນອຸດສາຫະກໍາ, ການເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າແລະການເກັບຮັກສາພະລັງງານ, ແລະສະຖານີຍ່ອຍຊຸດຂະຫນາດນ້ອຍເຖິງຂະຫນາດກາງ. ປະກອບດ້ວຍໂມດູລາສູງແລະຄ່າໃຊ້ຈ່າຍທີ່ສາມາດຄວບຄຸມໄດ້, RMU ນີ້ເຫມາະສົມກັບສະຖາປັດຕະຍະກໍາການສະຫນອງພະລັງງານວົງແຫວນທົ່ວໄປທີ່ສຸດ, ມີວົງຈອນສັ້ນທົນທານຕໍ່ທາງເລືອກໃນປະຈຸບັນຂອງ 20 kA / 25 kA. ມັນຍັງເປັນຂໍ້ກໍາຫນົດທີ່ຖືກສອບຖາມຫຼາຍທີ່ສຸດສໍາລັບໂຄງການ EPC.

24 kV

ຫນ່ວຍງານຫຼັກຂອງວົງແຫວນ 24 kV ສ່ວນຫຼາຍແມ່ນໃຊ້ສໍາລັບເຂດອຸດສາຫະກໍາທີ່ມີການໂຫຼດໃຫຍ່ກວ່າແລະໄລຍະການສົ່ງໄຟຟ້າທີ່ຍາວກວ່າ, ເຊັ່ນດຽວກັນກັບສະຖານີເກັບພະລັງງານໃຫມ່. ເມື່ອປຽບທຽບກັບການແກ້ໄຂ 12 kV, ມັນຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍສາຍແລະຫຼຸດລົງການລົງທຶນໃນສ່ວນຂ້າມສາຍ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບໂຄງການສັນຍາທົ່ວໄປຂອງ EPC ທີ່ມີຄວາມສາມາດຂະຫນາດໃຫຍ່. ມັນຮຽກຮ້ອງໃຫ້ມີຊັ້ນ insulation ອຸປະກອນທີ່ສູງຂຶ້ນແລະການອອກແບບໂຄງສ້າງຕູ້ເສີມ, ແລະຄ່າໃຊ້ຈ່າຍໂດຍລວມຂອງມັນແມ່ນສູງກວ່າຂອງຫນ່ວຍງານຕົ້ນຕໍ 12 kV.

36 kV (ລະບົບ 33 kV)

ຫນ່ວຍງານຫຼັກຂອງວົງແຫວນ 36 kV ຖືກນໍາໄປໃຊ້ສໍາລັບເຄືອຂ່າຍການແຈກຢາຍໃນເຂດຊານເມືອງທາງໄກ, ພື້ນທີ່ຂຸດຄົ້ນບໍ່ແຮ່ຂະຫນາດໃຫຍ່ແລະວຽກງານການສະຫນອງພະລັງງານທາງໄກຂອງ EPC. ຕົກຢູ່ໃນປະເພດການແຜ່ກະຈາຍຂອງແຮງດັນສູງຂະຫນາດກາງ, ໂດຍທົ່ວໄປແລ້ວພວກມັນຖືກນໍາໃຊ້ຮ່ວມກັນກັບສະຖານີຍ່ອຍຫຸ້ມຫໍ່ຂະຫນາດໃຫຍ່, ແລະກໍານົດຄວາມຕ້ອງການທີ່ສູງຂຶ້ນກ່ຽວກັບ insulation, ການປ້ອງກັນ arc ພາຍໃນແລະການທົດສອບການຍອມຮັບຂອງໂຮງງານ (FAT).

ຫຼັກການເລືອກຫຼັກ:ແຮງດັນທີ່ຈັດອັນດັບຂອງຫນ່ວຍງານຫຼັກຂອງວົງຈະຖືກກໍານົດຕາມແຮງດັນຂອງລະບົບຊື່ຂອງໂຄງການ, ແທນທີ່ຈະອີງໃສ່ຄວາມອາດສາມາດຂອງຫມໍ້ແປງ. ລູກຄ້າ EPC ທໍາອິດຕ້ອງຢືນຢັນມາດຕະຖານຕາຂ່າຍໄຟຟ້າທ້ອງຖິ່ນ, ຕົວກໍານົດການວົງຈອນສັ້ນຂອງລະບົບ, ລະດັບຄວາມສູງຂອງໂຄງການ, ອຸນຫະພູມອາກາດລ້ອມຮອບແລະຄວາມຊຸ່ມຊື່ນກ່ອນທີ່ຈະສະຫຼຸບລະດັບແຮງດັນຂອງຫນ່ວຍງານຕົ້ນຕໍວົງແຫວນ.

ການພິຈາລະນາເພີ່ມເຕີມສໍາລັບການເລືອກອຸປະກອນໂຄງການ EPC

ນອກເຫນືອຈາກລະດັບແຮງດັນ, ຜູ້ຮັບເຫມົາທົ່ວໄປຂອງ EPC ຍັງຈະຕ້ອງເອົາໃຈໃສ່ກັບມາດຕະຖານຜະລິດຕະພັນ, ການປັບຕົວຂອງສິ່ງແວດລ້ອມແລະຄວາມສາມາດໃນການຈັດສົ່ງທີ່ສົມບູນໃນເວລາຊື້ຫນ່ວຍງານຕົ້ນຕໍ:

ຄວາມຕ້ອງການການຢັ້ງຢືນ:ຜະລິດຕະພັນຕ້ອງປະຕິບັດຕາມມາດຕະຖານສາກົນຊຸດ IEC 62271. ຊຸດເຕັມຂອງບົດລາຍງານການທົດສອບປະເພດແລະໃບຢັ້ງຢືນ CE ຈະມີຢູ່ເພື່ອສະຫນັບສະຫນູນການທົບທວນໂຄງການແລະການທົດສອບການຍອມຮັບຂອງໂຮງງານ.

ຄວາມສາມາດໃນການປັບຕົວດ້ານສິ່ງແວດລ້ອມ:ການປັບແຕ່ງແມ່ນມີຢູ່ສໍາລັບລະດັບການປົກປ້ອງ IP54 ກາງແຈ້ງ, ລະບົບຄວບຄຸມອຸນຫະພູມຕ້ານການ condensation ແລະການເຄືອບຕ້ານ corrosion ສໍາລັບເຂດຊາຍຝັ່ງ, ເພື່ອປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກທີ່ສັບສົນເຊັ່ນ: ອຸນຫະພູມສູງ, ຄວາມຊຸ່ມຊື່ນສູງແລະຄວາມສູງ.

ການ​ແກ້​ໄຂ​ສະ​ຫນັບ​ສະ​ຫນູນ​ຊຸດ​ຄົບ​ຖ້ວນ​ສົມ​ບູນ​:Deyan Electric ສາມາດສະຫນອງຫນ່ວຍງານຕົ້ນຕໍວົງແຫວນແບບຢືນຢູ່, ເຊັ່ນດຽວກັນກັບການແກ້ໄຂແບບ turnkey ຂອງສະຖານີຍ່ອຍຊຸດປະສົມປະສານທີ່ປະສົມປະສານ RMUs, ຫມໍ້ແປງແລະຕູ້ແຮງດັນຕ່ໍາ. ການຈັດສົ່ງແບບຢຸດດຽວຈະຕັດຄ່າໃຊ້ຈ່າຍໃນການສື່ສານສໍາລັບລູກຄ້າ EPC ທີ່ເກີດຂື້ນຈາກການຈັດຊື້ຫຼາຍຝ່າຍແລະການປະສານງານສໍາລັບຄະນະກໍາມະການ.

ອັບເກຣດອັດສະລິຍະ:FTU terminals ອັດ​ສະ​ລິ​ຍະ​ເປັນ​ທາງ​ເລືອກ​ທີ່​ຈະ​ຮັບ​ຮູ້​ສະ​ຖານ​ທີ່​ຜິດ​ພາດ​ແລະ​ຫນ້າ​ທີ່​ການ​ຕິດ​ຕາມ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ​, ທີ່​ເຫມາະ​ສົມ​ສໍາ​ລັບ​ໂຄງ​ການ EPC ຂອງ​ເຄືອ​ຂ່າຍ​ການ​ແຈກ​ຢາຍ smart ແລະ​ການ​ເຊື່ອມ​ຕໍ່​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ໃຫມ່​.

ສະຫຼຸບ

ການເລືອກລະດັບແຮງດັນແມ່ນຂັ້ນຕອນຕົ້ນຕໍສໍາລັບຄໍານິຍາມສະເພາະຂອງ ring-main-unit. ການເລືອກທີ່ບໍ່ຖືກຕ້ອງອາດຈະເຮັດໃຫ້ເກີດຄວາມສ່ຽງຮ້າຍແຮງເຊັ່ນການຍອມຮັບຕາຂ່າຍໄຟຟ້າທີ່ລົ້ມເຫລວ, ການໂຫຼດອຸປະກອນເກີນແລະການຊັກຊ້າຂອງໂຄງການ. ດ້ວຍທີມງານດ້ານວິຊາການວິສະວະກໍາໄຟຟ້າມືອາຊີບ, ບໍລິສັດ Zhejiang Deyan Electric Co., Ltd. ສາມາດສະຫນອງການບໍລິການເລືອກແຮງດັນໄຟຟ້າຂອງວົງແຫວນແລະການອອກແບບໂຄງການຕົ້ນຕໍໂດຍອີງໃສ່ຮູບແຕ້ມໂຄງການ EPC ແລະຂໍ້ມູນສະເພາະຂອງຕາຂ່າຍໄຟຟ້າທ້ອງຖິ່ນ. ການປັບແຕ່ງ ODM ໄດ້ຮັບການສະຫນັບສະຫນູນເພື່ອສະຫນອງການແກ້ໄຂການແຈກຢາຍພະລັງງານແຮງດັນຂະຫນາດກາງທີ່ມີຄວາມຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້ສໍາລັບໂຄງການ EPC ການແຜ່ກະຈາຍທົ່ວໂລກ.
