ຄູ່ມືການເລືອກ Switchgear

2026-03-05 0 ຝາກຂໍ້ຄວາມໃຫ້ຂ້ອຍ

ໂດຍພື້ນຖານແລ້ວ, ການເລືອກປະເພດຂອງສະຫຼັບແມ່ນຂະບວນການຕັດສິນໃຈທີ່ໄປຈາກ "ການກໍານົດຄວາມຕ້ອງການ" ກັບ "ຕົວກໍານົດການຈັບຄູ່." ເພື່ອເຮັດໃຫ້ຂະບວນການຄັດເລືອກຊັດເຈນ, ຂ້າພະເຈົ້າໄດ້ແບ່ງອອກເປັນແປດຂະຫນາດທີ່ສໍາຄັນ. ທ່ານສາມາດນໍາໃຊ້ນີ້ຄືການກວດສອບ, ການກວດສອບແຕ່ລະລາຍການກັບສະພາບການຕົວຈິງຂອງທ່ານ.

ສາມຂະຫນາດຫຼັກສໍາລັບການເລືອກ Switchgear

ຂະໜາດການເລືອກ

ການພິຈາລະນາທີ່ສໍາຄັນ

ແນະນຳການເລືອກ

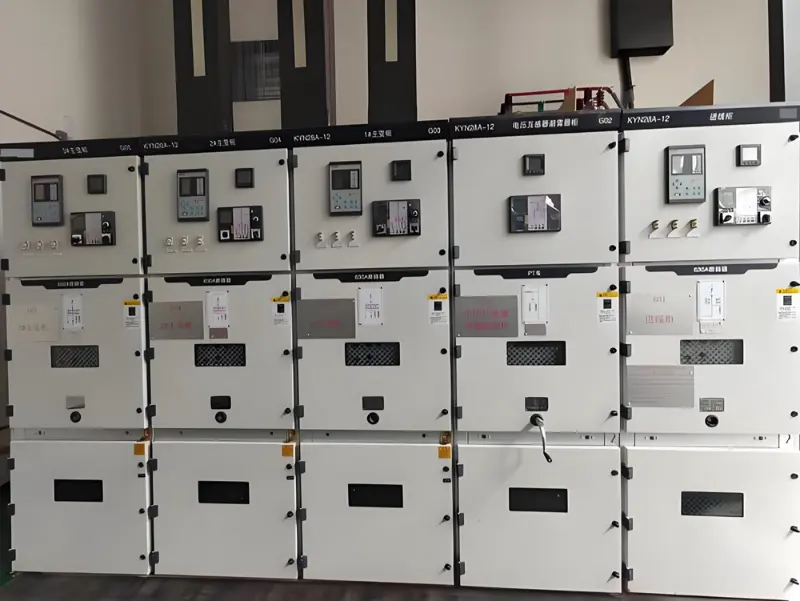

1. ລະດັບແຮງດັນ

ກໍານົດວ່າມັນແມ່ນສໍາລັບລະບົບແຮງດັນສູງ (ເຊັ່ນ: 10kV, ເປັນສາຍຂາເຂົ້າ / ດ້ານຕົ້ນຕໍ transformer) ຫຼືລະບົບແຮງດັນຕ່ໍາ (ເຊັ່ນ: 380V / 220V, ເປັນສາຍອອກ / terminal ການແຜ່ກະຈາຍ).

Switchgear

ນີ້ແມ່ນການແບ່ງຂັ້ນພື້ນຖານທີ່ສຸດ, ກໍານົດໂດຍກົງຂອງລະດັບ insulation ຂອງອຸປະກອນແລະອົງປະກອບພາຍໃນ.

2. ສະພາບແວດລ້ອມການຕິດຕັ້ງ

ປະເມີນວ່າມັນແມ່ນສໍາລັບການຕິດຕັ້ງພາຍໃນຫຼືນອກ, ແລະຖ້າມີຄວາມຕ້ອງການພິເສດເຊັ່ນ: ການກັນນ້ໍາ (IP rating), ຄວາມຕ້ານທານຄວາມຊຸ່ມຊື່ນ, ການຕໍ່ຕ້ານ corrosion, ຫຼືການປ້ອງກັນການລະເບີດ. ການນໍາໃຊ້ພາຍນອກຮຽກຮ້ອງໃຫ້ມີການຈັດອັນດັບການປົກປ້ອງ ingress ສູງ (ເຊັ່ນ: IP54 ຫຼືສູງກວ່າ) ແລະ enclosures ສະແຕນເລດ; ສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນ / ກັດກ່ອນຕ້ອງການອຸປະກອນທີ່ປິດລ້ອມຢ່າງເຕັມທີ່ຫຼືການປິ່ນປົວດ້ວຍການເຄືອບພິເສດ.

3. ຈຸດປະສົງການເຮັດວຽກ

ກໍານົດຢ່າງຈະແຈ້ງຈຸດປະສົງຕົ້ນຕໍ: ແສງສະຫວ່າງ, ພະລັງງານ (ເຊັ່ນ: ການຄວບຄຸມມໍເຕີ), ການແຜ່ກະຈາຍພະລັງງານ, ການແກ້ໄຂປັດໄຈພະລັງງານ (ທະນາຄານ capacitor), ຫຼືການວັດແທກ. ກ່ອງກະຈາຍແສງສະຫວ່າງມີການໂຫຼດຂະຫນາດນ້ອຍແລະສາມາດຕິດຝາໄດ້; ກ່ອງກະຈາຍພະລັງງານມີການໂຫຼດຂະຫນາດໃຫຍ່, ມັກຈະຕັ້ງຢູ່ໃນພື້ນ, ແລະເລື້ອຍໆຕ້ອງການຫນ່ວຍຄວບຄຸມມໍເຕີ.

4. ຮູບແບບໂຄງສ້າງ

ເລືອກລະຫວ່າງປະເພດຄົງທີ່ (ເຊັ່ນ: GGD, ປະຫຍັດ) ຫຼືປະເພດແຕ້ມອອກ (ເຊັ່ນ: GCK/GCS/MNS, ການຮັກສາງ່າຍ, ຄວາມຫນ້າເຊື່ອຖືສູງ). ປະເພດຄົງທີ່ແມ່ນເຫມາະສົມສໍາລັບສະຖານະການທີ່ມີການໂຫຼດກະແຈກກະຈາຍ, ວົງຈອນຈໍານວນຫນ້ອຍ, ແລະງົບປະມານຈໍາກັດ.

ປະເພດການດຶງອອກແມ່ນເຫມາະສົມສໍາລັບສະຖານະການທີ່ມີການໂຫຼດເຂັ້ມຂຸ້ນ, ຫຼາຍວົງຈອນ, ແລະຄວາມຕ້ອງການຄວາມຫນ້າເຊື່ອຖືຂອງການສະຫນອງພະລັງງານສູງ (ເຊັ່ນ: ສູນຂໍ້ມູນ, ອຸດສາຫະກໍາປິໂຕເຄມີ).

5. ພາລາມິເຕີໄຟຟ້າ

ກວດສອບຄວາມແຮງດັນ, ຄວາມຖີ່ຂອງລະບົບ, ແລະປະຈຸບັນທີ່ຄິດໄລ່ໄດ້. ສິ່ງທີ່ສໍາຄັນກວ່ານັ້ນ, ຮັບປະກັນການປະຕິບັດຕາມຄວາມຕ້ອງການຄວາມຫມັ້ນຄົງດ້ານການເຄື່ອນໄຫວແລະຄວາມຮ້ອນພາຍໃຕ້ເງື່ອນໄຂຂອງວົງຈອນສັ້ນ. ຄວາມອາດສາມາດແຕກຫັກຂອງເຄື່ອງຕັດວົງຈອນຕ້ອງຫຼາຍກວ່າກະແສໄຟຟ້າສັ້ນສູງສຸດທີ່ຈຸດຕິດຕັ້ງ. ການຈັບຄູ່ພາລາມິເຕີແມ່ນພື້ນຖານສໍາລັບການດໍາເນີນງານທີ່ປອດໄພ. ມັນຕ້ອງອີງໃສ່ການຄິດໄລ່ທີ່ເຄັ່ງຄັດ, ບໍ່ພຽງແຕ່ປະສົບການຫຼືການຄາດຄະເນ. 6. ລັກສະນະໂຄງການ

ມັນເປັນໂຄງການກໍ່ສ້າງໃຫມ່, ໂຄງການປັບປຸງ, ຫຼືໂຄງການຂະຫຍາຍຄວາມສາມາດ?

ສໍາລັບການກໍ່ສ້າງໃຫມ່, ໃຫ້ຄວາມສໍາຄັນກັບຜະລິດຕະພັນໃຫມ່ທີ່ມີຄຸນນະພາບສູງ, ທີ່ເຊື່ອຖືໄດ້ສູງ. ສໍາລັບການປັບປຸງ / ຂະຫຍາຍ, ອ້າງອີງເຖິງປະເພດຕູ້ທີ່ມີຢູ່ແລ້ວເພື່ອການເຊື່ອມໂຍງລະບົບທີ່ງ່າຍຂຶ້ນ.

7. ພື້ນທີ່ການຕິດຕັ້ງ

ວັດແທກຄວາມຍາວ, ຄວາມກວ້າງແລະຄວາມສູງຂອງຫ້ອງໄຟຟ້າ, ໂດຍສະເພາະແມ່ນຄວາມກວ້າງຂອງຊ່ອງຫວ່າງດ້ານຫນ້າແລະຫລັງຕູ້.

ພື້ນທີ່ຫວ່າງໄດ້ຈຳກັດຂະໜາດຂອງຕູ້ ແລະການຈັດວາງໂດຍກົງ. ຕົວຢ່າງ, ຄວາມກວ້າງຂອງທາງຫລັງຕ້ອງຕອບສະຫນອງຄວາມຕ້ອງການບໍາລຸງຮັກສາ, ແລະແຖວຂອງຕູ້ຍາວກວ່າ 6m ຕ້ອງການສອງຈຸດອອກ.

8. ການບຳລຸງຮັກສາ ແລະ ການຈັດການ ພິຈາລະນາລະດັບທັກສະດ້ານວິຊາການຂອງພະນັກງານປະຕິບັດການ ແລະ ຄວາມຕ້ອງການເພື່ອຄວາມສະດວກໃນການບຳລຸງຮັກສາ.

ຕູ້ແຕ້ມອອກມີການແລກປ່ຽນຫນ່ວຍບໍລິການທີ່ດີ; ໃນລະຫວ່າງການບໍາລຸງຮັກສາ, ຫນ່ວຍບໍລິການທີ່ຜິດພາດສາມາດຖືກດຶງອອກເພື່ອຟື້ນຟູການສະຫນອງພະລັງງານຢ່າງໄວວາ, ແຕ່ຄ່າໃຊ້ຈ່າຍແມ່ນສູງກວ່າ.

Switchgear

ຮູບແບບ Switchgear ທົ່ວໄປ ແລະສະຖານະການທີ່ໃຊ້ໄດ້

ຫຼັງຈາກທີ່ເຂົ້າໃຈຂະຫນາດຫຼັກ, ໃຫ້ເບິ່ງຢູ່ໃນຫຼາຍປະເພດທົ່ວໄປຂອງສະຫຼັບ ແຮງດັນຕ່ໍາໃນຕະຫຼາດ. ນີ້ຈະຊ່ວຍໃຫ້ທ່ານກົງກັບຄວາມຕ້ອງການທີ່ບໍ່ມີຕົວຕົນຂອງທ່ານກັບຜະລິດຕະພັນສະເພາະ.

ຊຸດຕົວແບບ ປະເພດໂຄງສ້າງ ລັກສະນະຫຼັກ

ສະຖານະການທົ່ວໄປທີ່ໃຊ້ໄດ້

:----------- :------------- :----------------------------------------------------------------

GGD Fixed ປະຢັດ ແລະໃຊ້ໄດ້ຈິງ, ວົງຈອນງ່າຍດາຍ, ແຕ່ຕ້ອງການໄຟສາຍສໍາລັບການບໍາລຸງຮັກສາ.

ວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່, ສະຖານທີ່ກໍ່ສ້າງທີ່ມີຄວາມອ່ອນໄຫວຕໍ່ຄ່າໃຊ້ຈ່າຍ, ວົງຈອນຫນ້ອຍ, ແລະຄວາມຕ້ອງການຕ່ໍາສໍາລັບການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງ.

GCK ແຕ້ມອອກ

ປະກອບດ້ວຍຫນ່ວຍງານສູນຄວບຄຸມມໍເຕີ (MCC). ວົງຈອນແຍກສະຫນອງຄວາມປອດໄພແລະຄວາມຫນ້າເຊື່ອຖືທີ່ດີ. ສະເຫນີລາຄາທີ່ດີສໍາລັບເງິນ.

ລະບົບພະລັງງານ, ວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່, ອາຄານສູງຮຽກຮ້ອງໃຫ້ມີການແປງພະລັງງານ, ການແຜ່ກະຈາຍ, ແລະການຄວບຄຸມມໍເຕີ. ໃນປັດຈຸບັນເປັນປະເພດທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງ.

GCS ດຶງອອກ

ການປັບປຸງການອອກແບບໂດຍອີງໃສ່ GCK, ໂຄງສ້າງທີ່ມີຄວາມຍືດຫຍຸ່ນ, ການປ່ຽນແປງທີ່ດີຂອງຫນ່ວຍງານລິ້ນຊັກ. ຮຸ່ນຕົ້ນໆມີລະດັບການປົກປ້ອງຂ້ອນຂ້າງຕໍ່າກວ່າ. ລະບົບການຈໍາຫນ່າຍໃນໂຮງງານໄຟຟ້າຂະຫນາດໃຫຍ່, ສະຖານທີ່ petrochemical, ແລະອື່ນໆ, ຮຽກຮ້ອງໃຫ້ມີລະດັບອັດຕະໂນມັດສູງແລະຄວາມສາມາດການໂຕ້ຕອບກັບຄອມພິວເຕີ.

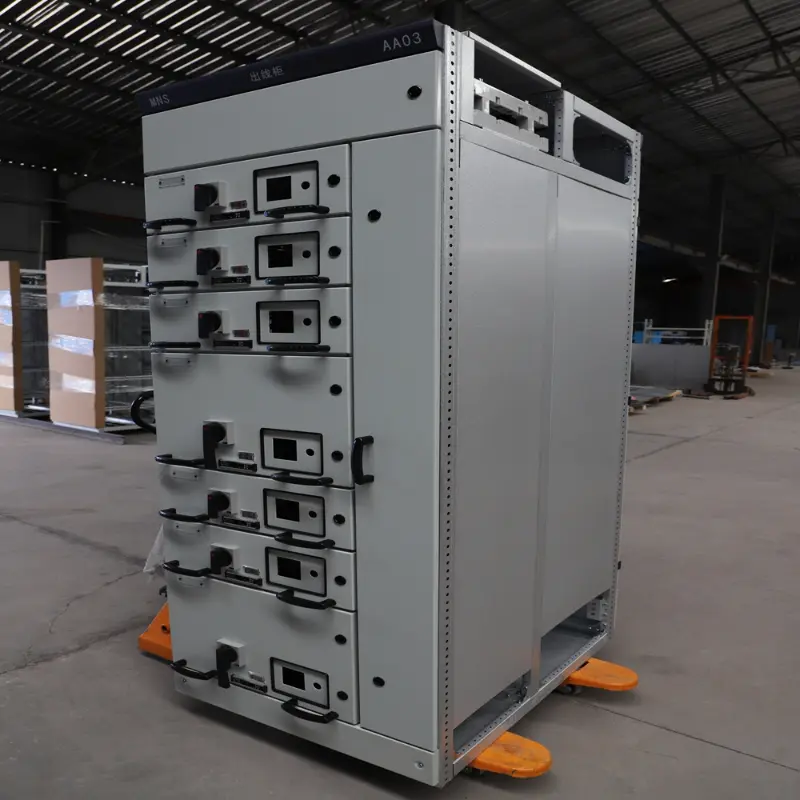

MNS ແຕ້ມອອກ

ການອອກແບບທີ່ກະທັດຮັດ, ໂຄງສ້າງແບບໂມດູນ, ການເຮັດວຽກທີ່ດີເລີດ, ລະດັບການປົກປ້ອງສູງ, ການປະຕິບັດທີ່ເຫນືອກວ່າ, ແຕ່ຄ່າໃຊ້ຈ່າຍຂ້ອນຂ້າງສູງກວ່າ (ປະມານສອງເທົ່າຂອງ GCS). ສະຖານະການທີ່ມີຄວາມຕ້ອງການສູງທີ່ສຸດສໍາລັບຄວາມຫນ້າເຊື່ອຖືຂອງການສະຫນອງພະລັງງານ, ຄວາມປອດໄພ, ແລະການນໍາໃຊ້ພື້ນທີ່, ເຊັ່ນ: ສູນຂໍ້ມູນຂະຫນາດໃຫຍ່, ໂຮງແຮມສູງ, ແລະກອງປະຊຸມການຜະລິດຄວາມແມ່ນຍໍາ.

Switchgear

> ໃນສັ້ນ, ຈາກ GGD ເຖິງ MNS, ມັນສາມາດເຫັນໄດ້ວ່າມີຄວາມກ້າວຫນ້າໃນການປະຕິບັດແລະຄ່າໃຊ້ຈ່າຍ. ສໍາລັບໂຄງການທໍາມະດາສ່ວນໃຫຍ່, GCK ມັກຈະເປັນທາງເລືອກທີ່ລະມັດລະວັງທີ່ສົມດຸນເສດຖະກິດແລະຄວາມຫນ້າເຊື່ອຖື.
