ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງໝໍ້ແປງໄຟຟ້າ ແລະ ໝໍ້ແປງກະຈາຍ?

2026-03-24 0 ຝາກຂໍ້ຄວາມໃຫ້ຂ້ອຍ

ຫມໍ້ແປງໄຟຟ້າແມ່ນເຊື່ອມຕໍ່ສ່ວນໃຫຍ່ໃນເຄືອຂ່າຍສາຍສົ່ງທີ່ພວກມັນຖືກນໍາໃຊ້ໂດຍພື້ນຖານໃນແຮງດັນທີ່ສູງກວ່າ, ໃນຂະນະທີ່ເຄື່ອງຫັນປ່ຽນແມ່ນໃຊ້ໃນການແຜ່ກະຈາຍໃນທີ່ສຸດ, ສະນັ້ນພວກເຂົາປະເຊີນກັບລະດັບແຮງດັນຕ່ໍາ.

ໃນປັດຈຸບັນມາຮອດຄວາມແຕກຕ່າງ

1. ເນື່ອງຈາກພວກມັນຖືກນໍາໃຊ້ໃນເຄືອຂ່າຍສາຍສົ່ງ, ໂດຍທົ່ວໄປແລ້ວພວກມັນຈະດໍາເນີນການຢູ່ທີ່> 33 KV ໃນຂະນະທີ່ຫມໍ້ແປງການແຈກຢາຍໂດຍທົ່ວໄປແມ່ນເຊື່ອມຕໍ່ຢູ່ທີ່ < 33 KV .

2. ເນື່ອງຈາກຄວາມແຮງດັນສູງລະດັບ insulation ຂອງການຫັນເປັນພະລັງງານແມ່ນສູງຫຼາຍໃນຂະນະທີ່ຂອງການຫັນປ່ຽນການແຜ່ກະຈາຍແມ່ນຕ່ໍາ.

3. ການເຫນັງຕີງຂອງ Load ແມ່ນຫນ້ອຍລົງໃນຫມໍ້ແປງພະລັງງານໃນຂະນະທີ່ພວກມັນມີຫຼາຍຢູ່ໃນຫມໍ້ແປງການແຈກຢາຍຍ້ອນວ່າພວກມັນຖືກເຊື່ອມຕໍ່ໂດຍກົງກັບການໂຫຼດ.

4. ໝໍ້ແປງໄຟຟ້າໄດ້ຖືກອອກແບບເພື່ອໃຫ້ພວກເຂົາສາມາດທົນການສູນເສຍ Cu ແລະການສູນເສຍທາດເຫຼັກສໍາລັບ 24 ຊົ່ວໂມງ, ດັ່ງນັ້ນກົນໄກການເຮັດຄວາມເຢັນຂອງພວກເຂົາມີຄວາມເຂັ້ມແຂງຫຼາຍໃນຂະນະທີ່ຢູ່ໃນການແຈກຢາຍການຫັນປ່ຽນ cu loss ເກີດຂື້ນໂດຍອີງໃສ່ວົງຈອນການໂຫຼດໃນຂະນະທີ່ການສູນເສຍທາດເຫຼັກສະເຫມີ.

5. ໃນຂະນະທີ່ການອອກແບບການຫັນເປັນພະລັງງານມັນໄດ້ຖືກເອົາໃຈໃສ່ວ່າການສູນເສຍ cu ໃນເວລາໂຫຼດເຕັມແມ່ນຫນ້ອຍ. ໃນຂະນະທີ່ຢູ່ໃນຫມໍ້ແປງການແຈກຢາຍ, ການສູນເສຍທາດເຫຼັກແມ່ນເກັບຮັກສາໄວ້ຕໍາ່ສຸດທີ່.

6. ໃນການຈັດອັນດັບການຫັນເປັນພະລັງງານແມ່ນສູງກວ່າເພາະສະນັ້ນພວກເຮົານໍາໃຊ້ແກນດີກວ່າເປັນຫຼັກເຫຼັກ CRGO ໃນຂະນະທີ່ຢູ່ໃນການແຜ່ກະຈາຍຂອງເຫຼັກ amorphous ເຫຼັກໄດ້ຖືກນໍາໃຊ້.

7. ເນື່ອງຈາກ CRGO STEEL ສາມາດບັນຈຸ flux ຫຼາຍຕໍ່ຫົວຫນ່ວຍ, ດັ່ງນັ້ນນ້ໍາຫນັກສະເພາະຂອງຫມໍ້ແປງພະລັງງານແມ່ນຫນ້ອຍກ່ວາຂອງ transformers ກະຈາຍ.

8. ຫມໍ້ແປງໄຟຟ້າຖືກອອກແບບມາເພື່ອບັນລຸປະສິດທິພາບສູງສຸດໃນເວລາໂຫຼດເຕັມ. ເພາະສະນັ້ນ, ອີງຕາມເງື່ອນໄຂຂອງປະສິດທິພາບສູງສຸດ -. ການໂຫຼດທອງແດງເຕັມທີ່ສູນເສຍການຫັນເປັນພະລັງງານ = ການສູນເສຍທາດເຫຼັກ.

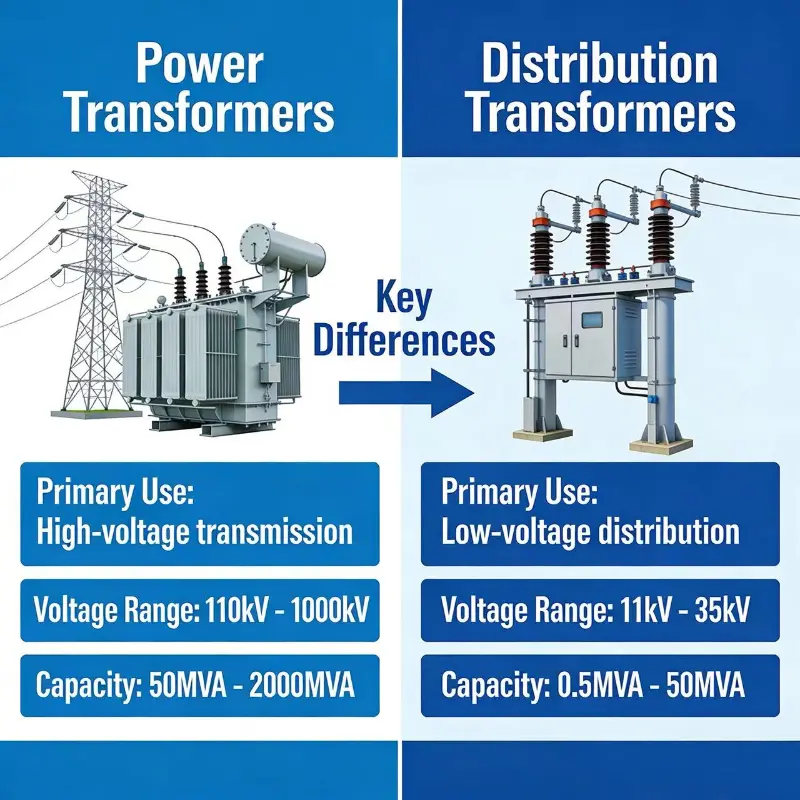

power transformer

· ໃນຂະນະທີ່ໃນການຫັນປ່ຽນການແຜ່ກະຈາຍພວກເຮົາໃຊ້ເວລາທີ່ມັນໄດ້ຮັບການໂຫຼດສູງເຖິງ 70 - 75 ສ່ວນຮ້ອຍຂອງຜົນຜະລິດສະເລ່ຍເພາະສະນັ້ນມັນໄດ້ຖືກອອກແບບເພື່ອບັນລຸປະສິດທິພາບສູງສຸດ 70 - 75 ສ່ວນຮ້ອຍດັ່ງນັ້ນຕາມສູດຂອງປະສິດທິພາບສູງສຸດ -

ການສູນເສຍທອງແດງເຕັມ = 2* ການສູນເສຍທາດເຫຼັກ .

ສູດ - ສໍາລັບປະສິດທິພາບສູງສຸດໃນຫມໍ້ແປງ (x ^2 * cu loss = ການສູນເສຍທາດເຫຼັກ) ບ່ອນທີ່ x ກໍາລັງໂຫຼດຂອງຫມໍ້ແປງ.

1. ເພາະສະນັ້ນສໍາລັບການໂຫຼດຫມໍ້ໄຟແມ່ນ 100% ເພາະສະນັ້ນການສູນເສຍ Cu = ການສູນເສຍທາດເຫຼັກ.

2. ສໍາລັບການແຜ່ກະຈາຍການໂຫຼດແມ່ນ 70 % ເພາະສະນັ້ນ 0.7 ^ 2 * ການສູນເສຍ Cu = ການສູນເສຍທາດເຫຼັກ ເພາະສະນັ້ນ Cu loss = 2 * ການສູນເສຍທາດເຫຼັກ .
