5 ຕົວຊີ້ວັດຫຼັກສໍາລັບການປະເມີນ Transformer ແມ່ນຫຍັງ?

ຫ້າຕົວຊີ້ວັດທີ່ສໍາຄັນສໍາລັບການປະເມີນ Transformerຄຸນນະພາບ, ອີງຕາມມາດຕະຖານສາກົນ (IEC 60076) ແລະການປະຕິບັດວິສະວະກໍາອຸດສາຫະກໍາ, ຕົ້ນຕໍແມ່ນສຸມໃສ່ປະສິດທິພາບການປະຕິບັດການຫັນເປັນ, ຄວາມຫມັ້ນຄົງດ້ານຄວາມປອດໄພ, ແລະຄວາມຫມັ້ນຄົງໃນການດໍາເນີນງານ. ຂ້າງລຸ່ມນີ້ແມ່ນຄໍາອະທິບາຍລະບົບຂອງ 5 ຕົວຊີ້ວັດຫຼັກ:

1. ລະດັບຄວາມອາດສາມາດ

ຫມາຍເຖິງພະລັງງານທີ່ປາກົດຂື້ນທີ່ຫມໍ້ແປງສາມາດສົ່ງໄດ້ຢ່າງຕໍ່ເນື່ອງໃນໄລຍະການຂະຫຍາຍພາຍໃຕ້ແຮງດັນ, ຄວາມຖີ່ການຈັດອັນດັບ, ແລະເງື່ອນໄຂຄວາມເຢັນທີ່ກໍານົດ, ວັດແທກເປັນ kVA ຫຼື MVA.

ຟັງຊັນ: ກໍານົດຄວາມສາມາດໃນການໂຫຼດຂອງຫມໍ້ແປງແລະເຮັດຫນ້າທີ່ເປັນພື້ນຖານຕົ້ນຕໍສໍາລັບການເລືອກ.

ຫຼັກການເລືອກ: ອີງຕາມການໂຫຼດທັງໝົດ (ພິຈາລະນາປັດໄຈພະລັງງານ ແລະ ປັດໃຈພ້ອມກັນ), ໂດຍມີຂອບ 15%–25% ສະຫງວນໄວ້ເພື່ອຫຼີກເວັ້ນການໂຫຼດເກີນ ແລະ ຄວາມຮ້ອນ ("ມ້ານ້ອຍດຶງລົດເຂັນໃຫຍ່") ຫຼືສິ່ງເສດເຫຼືອທີ່ສູນເສຍໄປ ("ມ້າໃຫຍ່ດຶງລົດເຂັນນ້ອຍ").

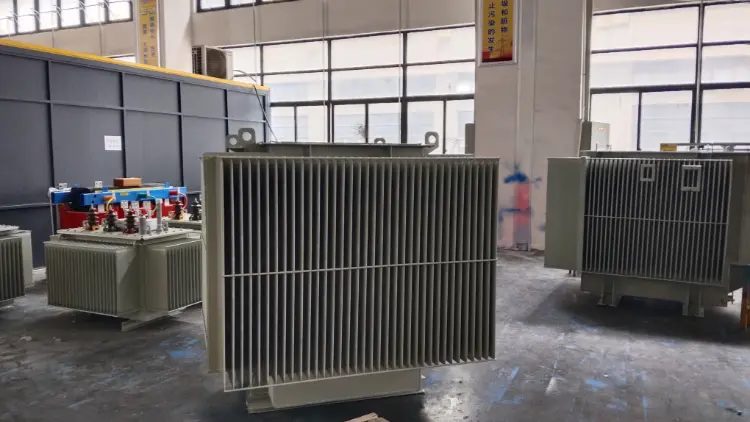

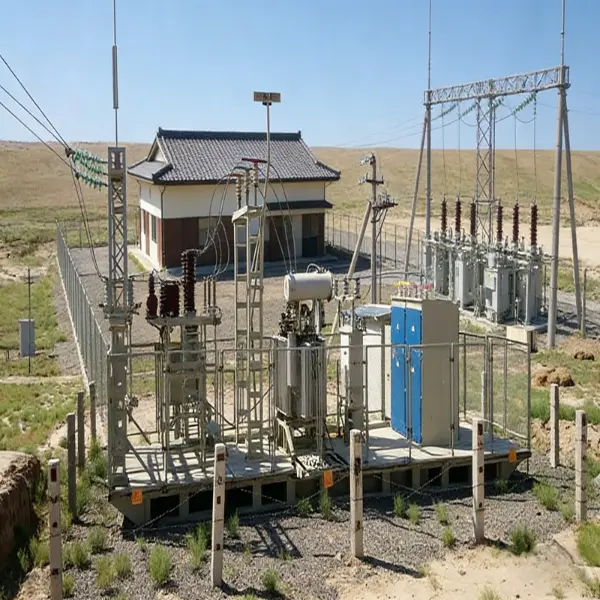

ຄໍາຮ້ອງສະຫມັກວິສະວະກໍາ: ໂດຍທົ່ວໄປແລ້ວ 35kV transformers ຕັ້ງແຕ່ 1 ເຖິງ 40 MVA, ໃນຂະນະທີ່ສະຖານີຂັ້ນຕອນ photovoltaic ໂດຍທົ່ວໄປໃຊ້ 400 ຫາ 1000 kVA ຫນ່ວຍ.

ຕົວຢ່າງພາລາມິເຕີຂອງຜະລິດຕະພັນ: ຫມໍ້ແປງໄຟຟ້າ 35kV ຂອງ Deyan Electric ມີຄວາມສາມາດຈັດອັນດັບຂອງ 160 kVA; ໝໍ້ແປງໄຟຟ້າປະເພດແຫ້ງຂອງ Xiangtong Electric ແມ່ນໃຫ້ຄະແນນຢູ່ທີ່ 400 kVA.

2. No-Load Loss

ຍັງເອີ້ນວ່າການສູນເສຍທາດເຫຼັກ, ນີ້ຫມາຍເຖິງການສູນເສຍພະລັງງານທີ່ມີການເຄື່ອນໄຫວໃນເວລາທີ່ຂ້າງສອງຂອງຫມໍ້ແປງແມ່ນເປີດວົງຈອນແລະດ້ານຕົ້ນຕໍແມ່ນຂຶ້ນກັບແຮງດັນໄຟຟ້າ. ມັນຕົ້ນຕໍແມ່ນປະກອບດ້ວຍ hysteresis ຫຼັກແລະການສູນເສຍໃນປະຈຸບັນ eddy.

ປັດໄຈທີ່ມີອິດທິພົນ: ວັດສະດຸຫຼັກ (ເຊັ່ນ: ແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນ), ຂະບວນການເຄືອບ, ການອອກແບບຄວາມຫນາແຫນ້ນຂອງແມ່ເຫຼັກ.

ຄວາມສຳຄັນດ້ານປະສິດທິພາບພະລັງງານ: ຕົວຊີ້ວັດຫຼັກສຳລັບການປະເມີນປະສິດທິພາບພະລັງງານຂອງໝໍ້ແປງ. ຜະ​ລິດ​ຕະ​ພັນ​ປະ​ສິດ​ທິ​ພາບ​ທີ່​ດີ​ເລີດ​ບໍ່​ມີ​ການ​ສູນ​ເສຍ ≤ 0.6W / ກິ​ໂລ​.

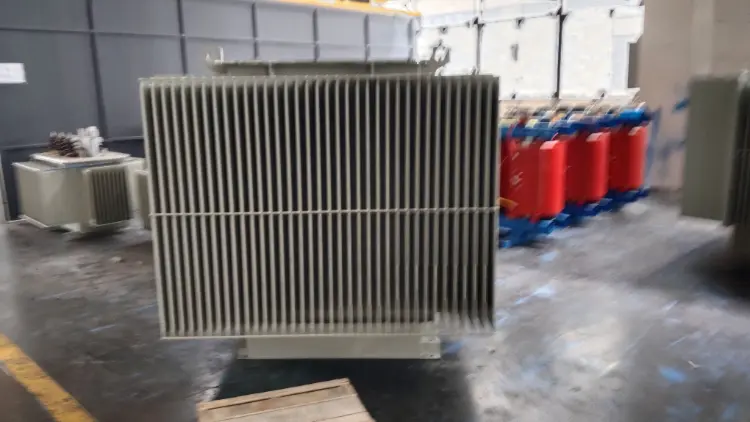

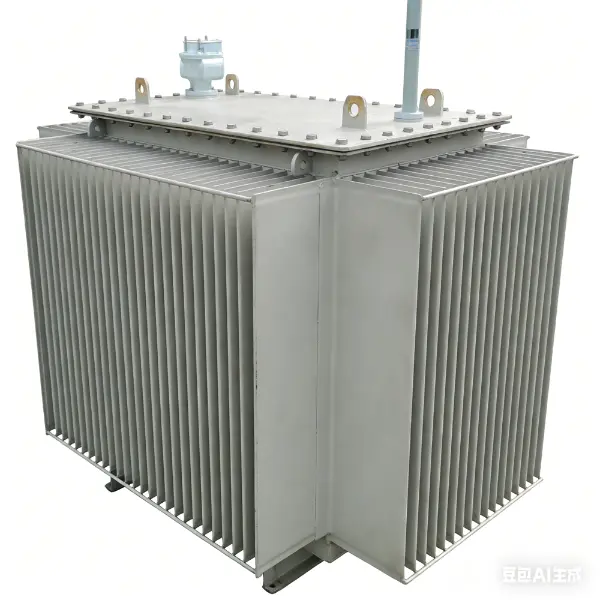

ມູນຄ່າປົກກະຕິ: ໝໍ້ແປງໃສ່ນ້ຳມັນ 160kVA ບໍ່ມີການສູນເສຍການໂຫຼດປະມານ 280W; ຮູບແບບທີ່ມີປະສິດທິພາບສູງສາມາດຫຼຸດລົງຕໍ່າກວ່າ 200W.

3. ການສູນເສຍການໂຫຼດ

ຍັງເອີ້ນວ່າການສູນເສຍທອງແດງ, ນີ້ຫມາຍເຖິງການສູນເສຍພະລັງງານຢ່າງຫ້າວຫັນທີ່ສ້າງຂຶ້ນໂດຍການຕໍ່ຕ້ານ winding ພາຍໃຕ້ການປະເມີນໃນປະຈຸບັນ, ອັດຕາສ່ວນກັບສີ່ຫລ່ຽມຂອງປະຈຸບັນໂຫຼດໄດ້.

ປັດໄຈທີ່ມີອິດທິພົນ:

ວັດສະດຸ conductor (ທອງແດງ outperforms ອາລູມິນຽມ), ພື້ນທີ່ຕັດສ່ວນ, ແລະຂະບວນການເຊື່ອມຕໍ່.

ມູນຄ່າການປະເມີນຜົນ:

ຜົນກະທົບໂດຍກົງຕໍ່ຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານ; ການສູນເສຍຕ່ໍາເຮັດໃຫ້ປະສິດທິພາບພະລັງງານໃນໄລຍະຍາວທີ່ດີກວ່າ.

ຄ່າປົກກະຕິ:

ຫມໍ້ແປງ 160kVA ມີການສູນເສຍການໂຫຼດປະມານ 2820W, ໃນຂະນະທີ່ຕົວແບບທີ່ມີປະສິດທິພາບສູງສາມາດຄວບຄຸມໄດ້ຕ່ໍາກວ່າ 2500W.

ຕົວຢ່າງພາລາມິເຕີຜະລິດຕະພັນ: ການສູນເສຍການໂຫຼດຂອງຫມໍ້ແປງໄຟຟ້າ Deyan ແມ່ນ 2820W

4. ແຮງດັນໄຟຟ້າລັດວົງຈອນ (%)

ຫມາຍເຖິງອັດຕາສ່ວນຂອງແຮງດັນໄຟຟ້າທີ່ມີການຈັດອັນດັບທີ່ຕ້ອງການເພື່ອນໍາໃຊ້ກະແສໄຟຟ້າໃນຂັ້ນຕົ້ນໃນເວລາທີ່ຂ້າງສອງແມ່ນວົງຈອນສັ້ນ, ສະທ້ອນໃຫ້ເຫັນເຖິງຂະຫນາດຂອງຄວາມຕ້ານທານພາຍໃນຂອງຫມໍ້ແປງໄຟ.

ຟັງຊັນ:

ຈໍາກັດກະແສໄຟຟ້າສັ້ນ (impedance ສູງຂຶ້ນຫຼຸດຜ່ອນກະແສໄຟຟ້າສັ້ນ);

ຜົນກະທົບຕໍ່ອັດຕາການຄວບຄຸມແຮງດັນ (ຄວາມດັນທີ່ສູງຂຶ້ນເຮັດໃຫ້ແຮງດັນຫຼຸດລົງຫຼາຍກວ່າເກົ່າໃນລະຫວ່າງການເຫນັງຕີງຂອງການໂຫຼດ).

ຊ່ວງປົກກະຕິ:

ຫມໍ້ແປງການແຜ່ກະຈາຍ: 4%–6% (ການດຸ່ນດ່ຽງສະຖຽນລະພາບແລະແຮງດັນຫຼຸດລົງ);

ອຸດສາຫະກໍາຫນັກ (ເຊັ່ນ: furnaces arc): 8%–15%;

ເມື່ອຫຼາຍໜ່ວຍເຮັດວຽກຂະໜານກັນ, ຄວາມບ່ຽງເບນຂອງ impedance ຈະຕ້ອງແມ່ນ ≤± 0.5%.

ຕົວຢ່າງຜະລິດຕະພັນ:

Huarui Electric: ແຮງດັນໄຟຟ້າ impedance 4.5%.

Xiangtong ໄຟຟ້າ: ແຮງດັນໄຟຟ້າ impedance 4.0%.

5. ປະສິດທິພາບ insulation

ກວມເອົາຄວາມເຂັ້ມແຂງ insulation ແລະສະຖານະພາບຜູ້ສູງອາຍຸລະຫວ່າງ windings ແລະລະຫວ່າງ windings ແລະດິນ, ກອບເປັນຈໍານວນພື້ນຖານສໍາລັບການດໍາເນີນງານທີ່ປອດໄພ.

ລາຍການທົດສອບຫຼັກ:

Insulation Resistance: ການວັດແທກດ້ວຍ megohmmeter, ສະທ້ອນໃຫ້ເຫັນຄວາມແຫ້ງແລ້ງ insulation ແລະລະດັບຜູ້ສູງອາຍຸ;

ຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ແຮງດັນ: ທົນທານຕໍ່ແຮງດັນທີ່ກໍານົດ (e.g., 75kV ສໍາລັບ windings 35kV) ສໍາລັບ 1 ນາທີໂດຍບໍ່ມີການທໍາລາຍ;

ການໄຫຼອອກບາງສ່ວນ (PD): ≤3pC ແມ່ນດີທີ່ສຸດ; ເກີນຂອບເຂດນີ້ຊີ້ໃຫ້ເຫັນເຖິງການເຊື່ອມໂຊມຂອງ insulation;

ຊັ້ນ insulation: Class A (105°C), Class F (155°C), Class H (180°C), ກໍານົດຂອບເຂດການເພີ່ມອຸນຫະພູມ.

ພື້ນຖານມາດຕະຖານ: ທັງ GB/T 6451 ແລະ IEC 60076 ບັງຄັບໃຫ້ກໍານົດ insulation ທົນທານຕໍ່ແຮງດັນໄຟຟ້າແລະຂອບເຂດຈໍາກັດການໄຫຼບາງສ່ວນ.

ຕົວຢ່າງພາລາມິເຕີຜະລິດຕະພັນ: ເຄື່ອງຫັນທີ່ຜະລິດໂດຍ Jinghengjin ມີລະດັບ insulation LI200AC85; ຫ້ອງຮຽນ insulation ຂອງ Jinyu Electric ແມ່ນ H.

ຫມາຍເຫດເສີມ: ຕົວຊີ້ວັດອື່ນໆທີ່ສໍາຄັນ

ເຖິງແມ່ນວ່າບໍ່ແມ່ນຢູ່ໃນ "ຫ້າຕົວກໍານົດການຫຼັກ," ສິ່ງເຫຼົ່ານີ້ຍັງມີຄວາມຈໍາເປັນໃນການປະຕິບັດດ້ານວິສະວະກໍາ:

Temperature Rise: ອຸນຫະພູມນ້ໍາມັນເທິງເພີ່ມຂຶ້ນ ≤60K, winding temperature rise ≤65K (IEC 60076-2);

ກຸ່ມເຊື່ອມຕໍ່: Dyn11 ແມ່ນກະແສຫຼັກສໍາລັບການແຈກຢາຍ, ສະກັດກັ້ນການບິດເບືອນຂອງສານປະສົມທີສາມແລະຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງພາຍໃຕ້ການໂຫຼດທີ່ບໍ່ສົມດຸນສາມເຟດ;

ວິທີການເຮັດຄວາມເຢັນ: ການເຮັດຄວາມເຢັນແບບທໍາມະຊາດດ້ວຍນໍ້າມັນ (ONAN) ແລະການເຮັດຄວາມເຢັນແບບແຫ້ງ (AN) ມີຜົນກະທົບຕໍ່ປະສິດທິພາບການກະຈາຍຄວາມຮ້ອນແລະການນໍາໃຊ້ສິ່ງແວດລ້ອມ;
