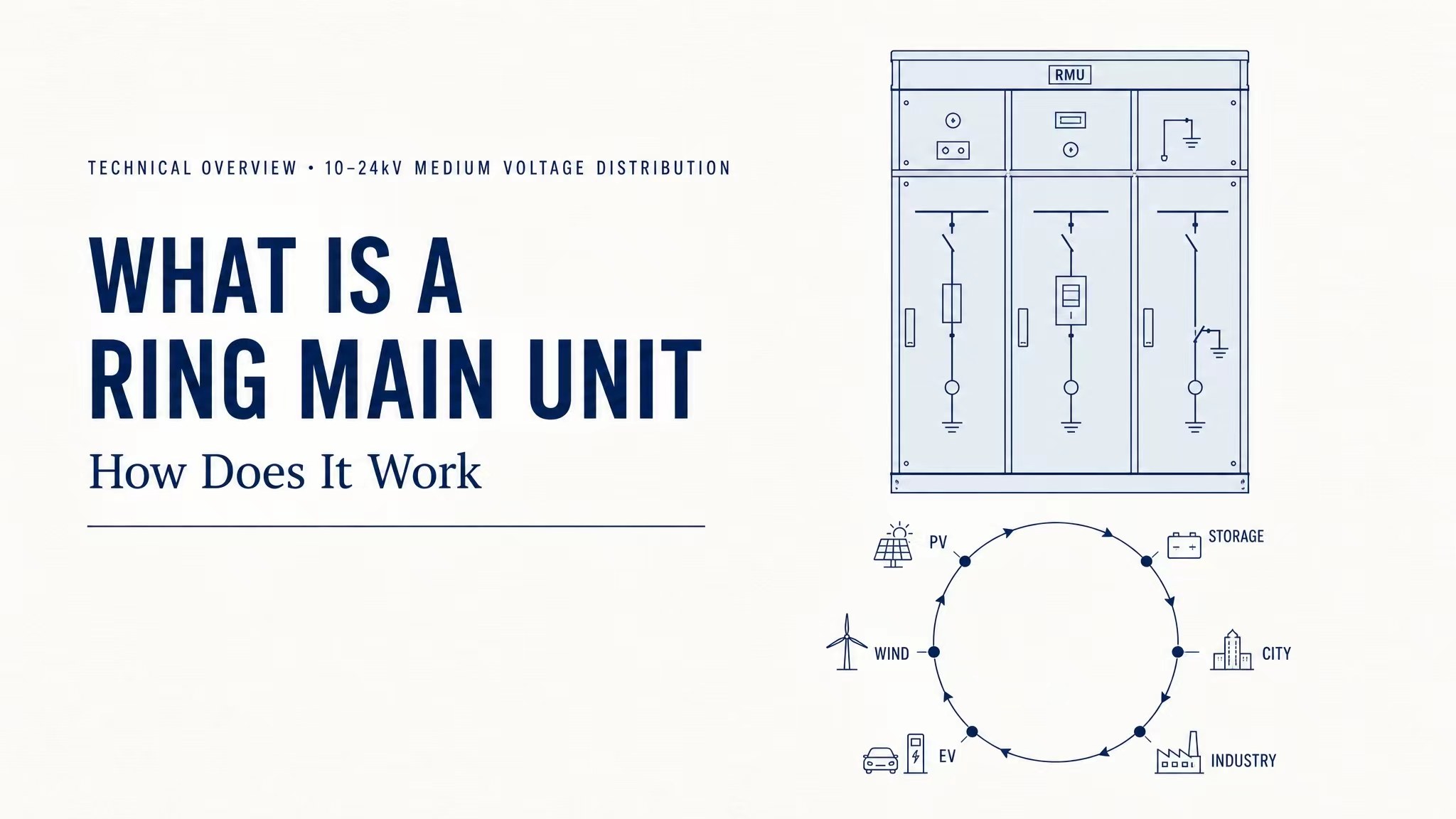

Ring-Main-Unit ແມ່ນຫຍັງ ແລະມັນເຮັດວຽກແນວໃດ

ໃນ​ການ​ສ້ອມ​ແປງ​ທໍ່​ສາຍ​ໄຟ​ໃນ​ຕົວ​ເມືອງ, ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ແຜ່​ກະ​ຈາຍ​ພະ​ລັງ​ງານ​ໃຫມ່, ແລະ​ໂຄງ​ການ​ສະ​ຫນອງ​ພະ​ລັງ​ງານ​ສໍາ​ລັບ​ຊຸມ​ຊົນ​ທີ່​ຢູ່​ອາ​ໄສ​ແລະ​ສວນ​ອຸດ​ສາ​ຫະ​ກໍາ,ວົງແຫວນຫນ່ວຍງານຫຼັກ(RMUs) ເຮັດຫນ້າທີ່ເປັນ switchgear ຫຼັກໃນ 10--24kV ເຄືອຂ່າຍກະຈາຍວົງແຫວນແຮງດັນກາງ. ຂໍຂອບໃຈກັບໂຄງສ້າງຕູ້ທີ່ຫນາແຫນ້ນຂອງພວກເຂົາ, ການປະກອບສະຫຼັບການໂຫຼດທີ່ເຊື່ອຖືໄດ້ແລະຮູບແບບການສະຫນອງພະລັງງານຂອງວົງແຫວນທີ່ມີຄວາມຍືດຫຍຸ່ນ, RMUs ໄດ້ກາຍເປັນອຸປະກອນຕົ້ນຕໍສໍາລັບການແຈກຢາຍພະລັງງານກາງແຈ້ງ, ການຈັບຄູ່ສະຖານີຍ່ອຍກ່ອງແລະການແຈກຢາຍພະລັງງານທໍ່ໃຕ້ດິນ. ເອກະສານນີ້ສະຫນອງການແນະນໍາລາຍລະອຽດກວມເອົາຫຼັກການພື້ນຖານຂອງການເຮັດວຽກຂອງອຸປະກອນ, ຫ້າຂໍ້ໄດ້ປຽບຫຼັກ, ສະຖານທີ່ນໍາໃຊ້, ການກວດກາແລະການບໍາລຸງຮັກສາເປັນປົກກະຕິ, ເຊັ່ນດຽວກັນກັບແນວໂນ້ມດ້ານວິຊາການຂອງ RMUs ອາຍແກັສ insulated ເປັນມິດກັບສິ່ງແວດລ້ອມໃຫມ່ໃນອຸດສາຫະກໍາ, ຕອບສະຫນອງຄໍາຄົ້ນຫາທົ່ວໄປໃນຂະແຫນງໄຟຟ້າ.

I. ຫຼັກການພື້ນຖານຂອງການເຮັດວຽກ

ການສະຫນອງພະລັງງານວົງຫມາຍເຖິງການປະກອບເປັນວົງການສະຫນອງພະລັງງານວົງປິດໂດຍການເຊື່ອມຕໍ່ສາຍໄຟແຮງສູງຫຼາຍສາຍທີ່ສິ້ນສຸດ. ປະກອບດ້ວຍອົງປະກອບພາຍໃນລວມທັງສະຫຼັບການໂຫຼດ, ສະວິດ earthing ແລະຟິວ, RMUs ຄວບຄຸມການເຊື່ອມຕໍ່ແລະການຕັດສາຍສາຍເຄເບີນພາຍໃນ loop ໄດ້.

ເມື່ອເກີດຄວາມເສຍຫາຍຂອງວົງຈອນສັ້ນຫຼືສາຍເຄເບີ້ນຢູ່ໃນພາກສ່ວນຫນຶ່ງຂອງເຄືອຂ່າຍວົງ, RMU ສາມາດຕັດການເຊື່ອມຕໍ່ທີ່ຜິດພາດຢ່າງໄວວາ. ວົງຈອນສຽງຍັງສາມາດສົ່ງກະແສໄຟຟ້າໄດ້ສອງທິດທາງ, ຫຼີກລ້ຽງການເກີດໄຟໄຫມ້ໃນທົ່ວພື້ນທີ່ທັງຫມົດແລະປັບປຸງຄວາມຫມັ້ນຄົງຂອງການສະຫນອງພະລັງງານຂອງເຄືອຂ່າຍການແຈກຢາຍໃນຕົວເມືອງຢ່າງຫຼວງຫຼາຍ --- ນີ້ແມ່ນຫນ້າທີ່ຫຼັກຂອງມັນທີ່ແຕກຕ່າງຈາກຕູ້ໄຟຟ້າແຮງດັນສູງທົ່ວໄປ.

II. ຫ້າລັກສະນະຜະລິດຕະພັນຫຼັກ

1. ການອອກແບບຕູ້ກະທັດລັດເພື່ອຊ່ວຍປະຢັດພື້ນທີ່ການຕິດຕັ້ງ
ດ້ວຍໂຄງສ້າງປະສົມປະສານແບບໂມດູນ, ປະລິມານລວມຂອງມັນແມ່ນນ້ອຍກວ່າຕູ້ສະຫຼັບແຮງດັນສູງທົ່ວໄປ. ມັນສາມາດໄດ້ຮັບການຕິດຕັ້ງໂດຍກົງໃນສາຍແອວສີຂຽວຖະຫນົນຫົນທາງ, ນ້ໍາສາຍເຄເບີນແລະຫ້ອງຈໍາຫນ່າຍໄຟຟ້າໃຕ້ດິນທີ່ແອອັດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຈຸດກະຈາຍພະລັງງານພາຍນອກທີ່ຂາດແຄນໃນຕົວເມືອງ.

2. ສື່ມວນຊົນ insulating ທາງເລືອກຫຼາຍທີ່ມີການປະຕິບັດຄວາມປອດໄພທີ່ໂດດເດັ່ນ
ຕະຫຼາດສະຫນອງປະເພດຕ່າງໆ, ລວມທັງ SF6 ອາຍແກັສ insulated, ອາກາດແຫ້ງ eco-friendly gas-insulated, ແຂງ, insulated, ແລະ air-insulated ຜະລິດຕະພັນ. ໂຄງສ້າງຕູ້ທີ່ຜະນຶກເຂົ້າກັນໄດ້ຢ່າງເຕັມສ່ວນແມ່ນກັນນ້ໍາແລະຂີ້ຝຸ່ນທີ່ມີຊັ້ນປ້ອງກັນ IP67, ຕ້ານການເຊາະເຈື່ອນຈາກຝົນ, ດິນຊາຍ, ຄວາມຊຸ່ມຊື່ນແລະ fog ເກືອ coastal ສໍາລັບການດໍາເນີນງານນອກຕະຫຼອດໂມງ.

3. ວົງການສະຫນອງພະລັງງານທີ່ມີການແຍກຄວາມຜິດຢ່າງໄວວາ
ມັນສະຫນັບສະຫນູນການສະຫຼັບວົງແຫວນສອງພະລັງງານ. ເມື່ອຄວາມຜິດເກີດຂຶ້ນຢູ່ໃນສາຂາດຽວ, ຫນ່ວຍງານຈະລັອກແລະແຍກຄວາມຜິດໃນທັນທີໂດຍບໍ່ມີການລົບກວນການສະຫນອງພະລັງງານໃຫ້ກັບຜູ້ໃຊ້ອື່ນໆ, ເຮັດໃຫ້ມັນເປັນສິ່ງທີ່ຂາດບໍ່ໄດ້ສໍາລັບການຍົກລະດັບຕາຂ່າຍໄຟຟ້າແລະການປັບປຸງໃຫມ່ໃນເຂດຕົວເມືອງເກົ່າ.

4. ໂຄງປະກອບການງ່າຍດາຍທີ່ມີການປະຕິບັດການບໍາລຸງຮັກສາໃນໄລຍະຍາວໂດຍບໍ່ມີການຮັກສາ
ອົງປະກອບພາຍໃນຂອງ RMUs ທີ່ມີອາຍແກັສແມ່ນບໍ່ເສຍຄ່າຈາກການຜຸພັງໂດຍອາກາດລ້ອມຮອບ, ຫຼຸດຜ່ອນການກວດກາປະຈໍາວັນ. ສະຫວິດການໂຫຼດກົນຈັກມີຄວາມທົນທານສູງແລະສາມາດທົນທານຕໍ່ການປະຕິບັດການສະຫຼັບເລື້ອຍໆ.

5. ສະຫນັບສະຫນູນການຍົກລະດັບອັດສະລິຍະໂດຍຜ່ານການເຊື່ອມໂຍງປະຖົມ - ມັດທະຍົມ
RMUs ອັດສະລິຍະ ໃໝ່ ໄດ້ຖືກຕິດຕັ້ງດ້ວຍຕົວເຊັນເຊີເພື່ອຕິດຕາມອຸນຫະພູມ, ຄວາມດັນກ໊າຊແລະສັນຍານຄວາມຜິດຂອງສາຍຈາກໄລຍະໄກ. ເຂົ້າກັນໄດ້ກັບລະບົບ back-end ຕາຂ່າຍໄຟຟ້າອັດສະລິຍະ, ພວກເຂົາເຈົ້າເຮັດໃຫ້ການດໍາເນີນງານໂດຍບໍ່ມີການເອົາໃຈໃສ່ແລະການແຈ້ງເຕືອນຄວາມຜິດອັດຕະໂນມັດ, ສອດຄ່ອງກັບແນວໂນ້ມການຫັນເປັນອັດສະລິຍະຂອງການແຜ່ກະຈາຍພະລັງງານ.

III. ສະຖານະການຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ

● ສ້ອມແປງສາຍໄຟໃຕ້ດິນໃນເຂດຕົວເມືອງເກົ່າແລະເຄືອຂ່າຍວົງການກະຈາຍພະລັງງານນອກຕາມຖະໜົນໃນເທດສະບານ

● ຫນ່ວຍກະຈາຍໄຟຟ້າແຮງດັນສູງສໍາລັບໄຕມາດທີ່ຢູ່ອາໄສ, ສະລັບສັບຊ້ອນການຄ້າແລະບ່ອນຈອດລົດໃຕ້ດິນ

● ຕູ້ສະຫຼັບຂາເຂົ້າແລະຂາອອກພາຍໃນສະຖານີຍ່ອຍປະເພດກ່ອງ

● 10kV ການແຜ່ກະຈາຍພະລັງງານເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າສໍາລັບສະຖານີໄຟຟ້າ photovoltaic ແລະໂຄງການເກັບຮັກສາພະລັງງານແຈກຢາຍ

● ສະຫນັບສະຫນູນລະບົບການສະຫນອງພະລັງງານສໍາລັບສວນອຸດສາຫະກໍາ, ເຂດອຸດສາຫະກໍາ, ບໍ່ແຮ່ແລະໂຄງສ້າງພື້ນຖານທາງດ່ວນ

● ຈຸດສະຫນອງໄຟຟ້າວົງແຫວນກາງແຈ້ງໃນຖະຫນົນແຄມຝັ່ງທະເລ, ຕົວເມືອງແລະຊົນນະບົດ;ຕູ້ຕ້ານການ corrosion ປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ຮຸນແຮງ

IV. ວິທີການບໍາລຸງຮັກສາປະຈໍາວັນມາດຕະຖານ

1. ກວດກາດ້ານນອກຂອງຕູ້ຢ່າງເປັນປົກກະຕິສໍາລັບ dents, corrosion ຫຼື aging / ແຜ່ນປະທັບຕາເສຍຫາຍກ່ຽວກັບປະຕູຕູ້; ສ້ອມ​ແປງ​ສີ chipped ເພື່ອ​ປ້ອງ​ກັນ​ການ rusting ແລະ​ນ​້​ໍ​າ​.

2. ກວດເບິ່ງຄວາມກົດດັນຂອງຫ້ອງອາຍແກັສເປັນໄລຍະຮູບແບບທີ່ມີ insulated ອາຍແກັສແລະແກ້ໄຂສັນຍານເຕືອນໄພການຮົ່ວໄຫຼຂອງຄວາມກົດດັນຕ່ໍາໃນທັນທີ.

3. ທົດສອບການປະຕິບັດການສະຫຼັບແບບລຽບໆຊ້ຳໆຂອງສະຫຼັບການໂຫຼດແລະສະວິດ earthing, ແລະລ້າງຂີ້ຝຸ່ນສະສົມແລະ debris ພາຍໃນຕູ້.

4. ກວດເບິ່ງອຸນຫະພູມຂອງຂໍ້ຕໍ່ສາຍເພື່ອກໍາຈັດອັນຕະລາຍທີ່ເຊື່ອງໄວ້ເຊັ່ນ: terminal ສາຍໄຟວ່າງແລະ overheated.

5. ດໍາເນີນການ insulation ປົກກະຕິທົນທານຕໍ່ການທົດສອບແຮງດັນແລະກວດສອບການເຮັດວຽກປົກກະຕິຂອງ terminals ຕິດຕາມກວດກາອັດສະລິຍະແລະຕົວຊີ້ວັດຄວາມຜິດ.

V. ທ່າອ່ຽງການພັດທະນາອຸດສາຫະກໍາ

ຂັບເຄື່ອນໂດຍນະໂຍບາຍຄາບອນຄູ່, RMUs ທີ່ມີ insulated ອາກາດແຫ້ງທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມກໍາລັງໄດ້ຮັບຄວາມນິຍົມຢ່າງກວ້າງຂວາງ. ພວກມັນທົດແທນອາຍແກັສເຮືອນແກ້ວແບບດັ້ງເດີມ hexafluoride ດ້ວຍອາກາດທີ່ສະອາດເປັນສື່ insulating ສໍາລັບການປະຕິບັດດ້ານສິ່ງແວດລ້ອມທີ່ດີກວ່າ. ໃນ​ຂະ​ນະ​ດຽວ​ກັນ, ການ​ເຊື່ອມ​ໂຍງ​ຂັ້ນ​ຕົ້ນ​ແລະ​ມັດ​ທະ​ຍົມ, miniaturization ແລະ​ຄວາມ​ສະ​ຫລາດ​ໄດ້​ກາຍ​ເປັນ​ທິດ​ທາງ​ອຸດ​ສາ​ຫະ​ກໍາ​ຕົ້ນ​ຕໍ, ແລະ RMUs ສືບ​ຕໍ່​ສະ​ຫນັບ​ສະ​ຫນູນ​ທີ່​ເຊື່ອ​ຖື​ໄດ້​ສໍາ​ລັບ​ການ​ກໍ່​ສ້າງ​ເຄືອ​ຂ່າຍ​ການ​ແຈກ​ຢາຍ smart ໃນ​ຕົວ​ເມືອງ.
