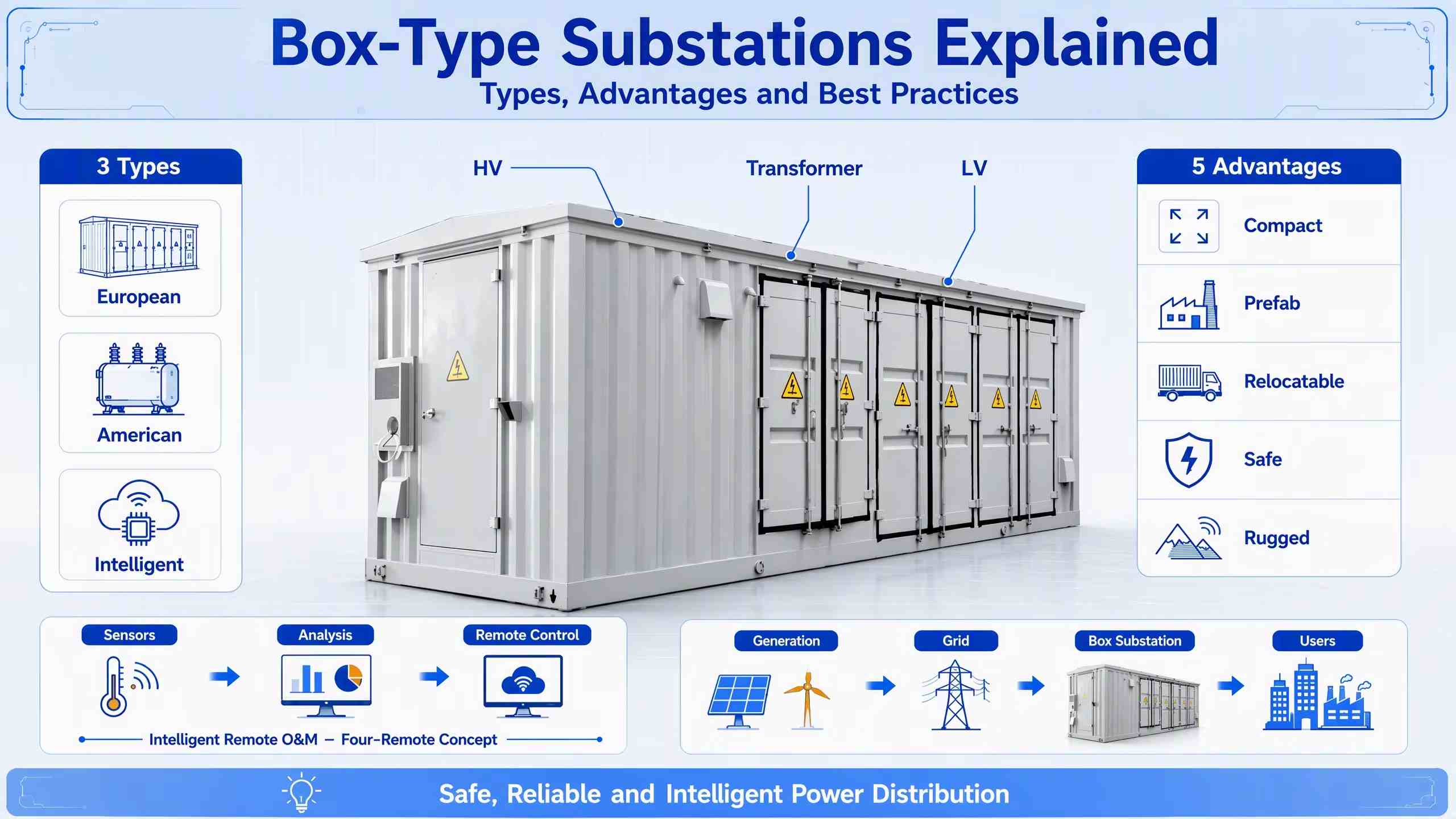

ສະຖານີຍ່ອຍປະເພດກ່ອງອະທິບາຍ: ປະເພດ, ຂໍ້ໄດ້ປຽບ ແລະການປະຕິບັດທີ່ດີທີ່ສຸດ

ສະຖານີຍ່ອຍປະເພດກ່ອງ(ສະຖານີຍ່ອຍ prefabricated) ປະສົມປະສານຕູ້ສະຫຼັບແຮງດັນສູງ, ຫມໍ້ແປງແລະແຜງກະຈາຍແຮງດັນຕ່ໍາເຂົ້າໄປໃນຕູ້ໂລຫະທີ່ປິດລ້ອມຢ່າງເຕັມສ່ວນ. Prefabricated ໃນໂຮງງານຜະລິດ, ເຂົາເຈົ້າສາມາດໄດ້ຮັບການປະຕິບັດພຽງແຕ່ໂດຍຜ່ານການ hoisting ປະສົມປະສານແລະສາຍໄຟໃນສະຖານທີ່. ດ້ວຍວົງຈອນການກໍ່ສ້າງສັ້ນ, ອາຊີບທີ່ດິນຂະຫນາດນ້ອຍແລະການຍົກຍ້າຍທີ່ປະສົມປະສານ, ພວກມັນໄດ້ກາຍເປັນທາງເລືອກຕົ້ນຕໍກັບສະຖານີຍ່ອຍວິສະວະກໍາໂຍທາແບບດັ້ງເດີມໃນລະບົບຈໍາຫນ່າຍພະລັງງານ 10--35 kV.

I. ສາມປະເພດໂຄງສ້າງຕົ້ນຕໍ

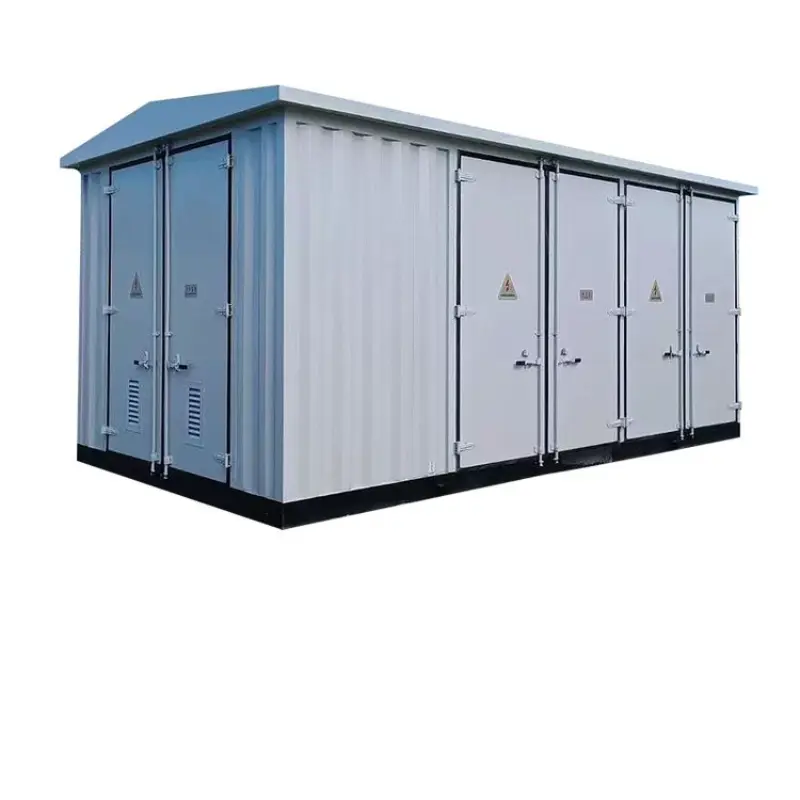

1. ສະຖານີຍ່ອຍກ່ອງແບບເອີຣົບ (ປະເພດປະສົມ)
ການຮັບຮອງເອົາໂຄງປະກອບການ compartmentalized ກັບຫ້ອງແຍກເອກະລາດສໍາລັບພາກສ່ວນແຮງດັນສູງ, ການຫັນເປັນແລະແຮງດັນຕ່ໍາ, ມັນສະຫນັບສະຫນູນຫມໍ້ແປງປະເພດນ້ໍາມັນແຊ່ນ້ໍາຫຼືແຫ້ງ (50--2500 kVA). ມັນອະນຸຍາດໃຫ້ການຕັ້ງຄ່າທີ່ສາມາດຂະຫຍາຍໄດ້ລວມທັງການຊົດເຊີຍພະລັງງານທີ່ມີປະຕິກິລິຍາ, ການວັດແທກແລະການສະຫຼັບການສະຫນອງພະລັງງານສອງຄັ້ງ. ເປັນປະເພດທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດ, ມັນເຫມາະສົມກັບໂຄງການເທດສະບານ, ຊຸມຊົນທີ່ຢູ່ອາໄສແລະອາຄານອຸດສາຫະກໍາແລະການຄ້າ.

2. ສະຖານີຍ່ອຍກ່ອງແບບອາເມລິກາ (ປະເພດປະສົມປະສານແບບສຳເລັດຮູບ)
ມັນມີໂຄງສ້າງຂອງຖັງທີ່ໃຊ້ຮ່ວມກັນເຊິ່ງສະຫຼັບການໂຫຼດ, ຟິວ ແລະ ຫຼັກຂອງໝໍ້ແປງຖືກບັນຈຸຢູ່ໃນຖັງທີ່ເຕັມໄປດ້ວຍນ້ຳມັນ. ດ້ວຍຮອຍຕີນທີ່ກະທັດຮັດທີ່ສຸດ, ມັນເຫມາະສົມກັບສະຖານທີ່ຈໍາກັດພື້ນທີ່ເຊັ່ນ: ແສງສະຫວ່າງຖະຫນົນ, ສາຍແອວສີຂຽວແລະການສະຫນອງພະລັງງານການກໍ່ສ້າງຊົ່ວຄາວ. ຖືກຈໍາກັດໂດຍການອອກແບບຖັງທີ່ໃຊ້ຮ່ວມກັນ, ມັນພຽງແຕ່ສາມາດຮັບຮອງເອົາຫມໍ້ແປງທີ່ມີນ້ໍາມັນແລະບໍ່ໄດ້ຖືກແນະນໍາສໍາລັບສະຖານທີ່ທີ່ມີມາດຕະຖານປ້ອງກັນໄຟຢ່າງເຂັ້ມງວດ.

3. ສະຖານີຍ່ອຍກ່ອງອັດສະລິຍະ
ການ​ພັດ​ທະ​ນາ​ບົນ​ພື້ນ​ຖານ​ຂອງ​ສະ​ຖາ​ນີ​ຕູ້​ແບບ​ເອີ​ຣົບ​ຫຼື​ອາ​ເມລິ​ກາ​, ມັນ​ໄດ້​ຮັບ​ການ​ຕິດ​ຕັ້ງ​ດ້ວຍ​ໂມ​ດູນ​ລວມ​ທັງ​ຫນ່ວຍ DTU / FTU​, ເຊັນ​ເຊີ​ອຸນ​ຫະ​ພູມ​ແລະ​ຄວາມ​ຊຸ່ມ​ຊື່ນ​, ອຸ​ປະ​ກອນ​ວັດ​ແທກ​ແລະ​ຕົວ​ຊີ້​ວັດ​ຄວາມ​ຜິດ​ພາດ​. ມັນຮັບຮູ້ສີ່ຫນ້າທີ່ຄວບຄຸມຫ່າງໄກສອກຫຼີກ (ການວັດແທກໄລຍະໄກ, ສັນຍານຫ່າງໄກສອກຫຼີກ, ການຄວບຄຸມຫ່າງໄກສອກຫຼີກແລະລະບຽບການຫ່າງໄກສອກຫຼີກ) ເຊັ່ນດຽວກັນກັບການດໍາເນີນງານຫ່າງໄກສອກຫຼີກທີ່ບໍ່ໄດ້ເອົາໃຈໃສ່ແລະການບໍາລຸງຮັກສາ. ມັນ​ເປັນ​ຕົວ​ແປ​ທີ່​ປັບ​ປຸງ​ເປັນ​ປະ​ໂຫຍດ​ແທນ​ທີ່​ຈະ​ເປັນ​ປະ​ເພດ​ໂຄງ​ສ້າງ​ທີ່​ເປັນ​ເອ​ກະ​ລາດ​.

II. ຂໍ້ໄດ້ປຽບຫຼັກແລະສະຖານະການຄໍາຮ້ອງສະຫມັກ

ຫ້າຂໍ້ໄດ້ປຽບຫຼັກ

● ອາຊີບທີ່ດິນແມ່ນພຽງແຕ່ 1/3 ຫາ 1/5 ຂອງສະຖານີຍ່ອຍພື້ນເມືອງ;
● prefabrication ໂຮງງານຜະລິດຮັບປະກັນຄຸນນະພາບການປະກອບທີ່ສອດຄ່ອງ;
● ການຕັ້ງຄ່າແບບຍືດຫຍຸ່ນແລະການຍ້າຍຖິ່ນຖານລວມ;
● ປະຕິບັດຫນ້າທີ່ປ້ອງກັນໃຫ້ຄົບຖ້ວນລວມທັງຫ້າ interlocks ປ້ອງກັນ, ການລະບາຍອາກາດຄວບຄຸມອຸນຫະພູມແລະລະບົບ dehumidification ຕ້ານການ condensation;
● ຕູ້ສາມາດເຮັດດ້ວຍແຜ່ນເຫຼັກ, ສະແຕນເລດຫຼືໂລຫະປະສົມອາລູມິນຽມ, ປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງເຊັ່ນ: ທະເລໝອກເກືອສູງ, ລະດັບຄວາມສູງແລະພື້ນທີ່ເຢັນ frigid.

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ການແຜ່ກະຈາຍພະລັງງານໃນຕົວເມືອງ ແລະ ຊົນນະບົດ, ແສງໄຟທາງໃນເທດສະບານ, ສວນອຸດສາຫະກຳ ແລະ ການຄ້າ, ການເຊື່ອມຕໍ່ຕາຂ່າຍພະລັງງານໃໝ່, ການສະໜອງໄຟຟ້າຊົ່ວຄາວ, ການປັບປຸງຕາຂ່າຍໄຟຟ້າຊົນນະບົດ ແລະ ໂຄງລ່າງຄົມມະນາຄົມ.

III. ຈຸດສໍາຄັນສໍາລັບການຄັດເລືອກ & ການດໍາເນີນງານແລະການບໍາລຸງຮັກສາ

ຫ້າປັດໃຈສໍາຄັນສໍາລັບການເລືອກປະເພດ

1. ຄວາມອາດສາມາດຈັບຄູ່ດ້ວຍການຄິດໄລ່ການໂຫຼດ ແລະ ສຳຮອງ 15%--25% ຂອບການຂະຫຍາຍກຳລັງການຜະລິດໃນອະນາຄົດ;
2. ກວດສອບສະພາບສິ່ງແວດລ້ອມລວມທັງອຸນຫະພູມອາກາດລ້ອມຮອບ, ລະດັບຄວາມສູງ, ຫ້ອງຮຽນມົນລະພິດແລະຄວາມຕ້ອງການຕໍ່ຕ້ານແຜ່ນດິນໄຫວ;
3. ເລືອກຫມໍ້ແປງອີງຕາມປະເພດຂອງໂຄງສ້າງ: ຫມໍ້ແປງປະເພດແຫ້ງແມ່ນທາງເລືອກສໍາລັບຫນ່ວຍງານແບບເອີຣົບເພື່ອຕອບສະຫນອງມາດຕະຖານຄວາມປອດໄພຂອງໄຟ; ເຄື່ອງຫັນປ່ຽນປະສິດທິພາບພະລັງງານ S13 ຫຼືສູງກວ່າແມ່ນຈັດລໍາດັບຄວາມສໍາຄັນສໍາລັບໂຄງການປະຫຍັດພະລັງງານ;
4. ວາງແຜນຮູບແບບສາຍສາຍເຂົ້າ/ຂາອອກ, ວົງຈອນຂາອອກ, ການສະຫນອງພະລັງງານສອງ, ການຊົດເຊີຍພະລັງງານ reactive ແລະການຕັ້ງຄ່າການວັດແທກ;
5. ກໍານົດລະດັບຂອງການຕັ້ງຄ່າອັດສະລິຍະອີງ​ຕາມ​ຮູບ​ແບບ​ການ​ດໍາ​ເນີນ​ງານ & ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ແລະ​ງົບ​ປະ​ມານ​ຂອງ​ໂຄງ​ການ​.

ຫ້າບູລິມະສິດທີ່ສໍາຄັນສໍາລັບການດໍາເນີນການແລະການບໍາລຸງຮັກສາ

1. ການກວດກາສິ່ງແວດລ້ອມທາງສາຍຕາ:ກວດເບິ່ງການກັດກ່ອນຂອງຕູ້, ການຕັ້ງຖິ່ນຖານຂອງພື້ນຖານ, ການສະສົມນ້ໍາແລະຮູລະບາຍນ້ໍາທີ່ຖືກບລັອກ;
2. ກວດກາການຄວບຄຸມອຸນຫະພູມ, ການລະບາຍອາກາດແລະລະບົບຕ້ານການ condensation;
3. fasten ການເຊື່ອມຕໍ່ໄຟຟ້າທັງຫມົດ;ດໍາເນີນການທົດສອບ insulation ເປັນປະຈໍາ, ຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ການທົດສອບແຮງດັນແລະການທົດສອບຄວາມຕ້ານທານຕໍ່ຫນ້າດິນ (ຄວາມຕ້ານທານຂອງຫນ້າດິນ ≤ 4 Ω);
4. ການບຳລຸງຮັກສາຮ່າງກາຍ:ສໍາລັບຫມໍ້ແປງນ້ໍາຈືດ, ກວດເບິ່ງລະດັບນ້ໍາມັນແລະການຮົ່ວໄຫຼ, ແລະປະຕິບັດການວິເຄາະຕົວຢ່າງນ້ໍາມັນເປັນປົກກະຕິ; ສໍາລັບຫມໍ້ແປງປະເພດແຫ້ງ, ເອົາຂີ້ຝຸ່ນທີ່ສະສົມແລະກວດກາຮອຍແຕກ;
5. ກວດ​ສອບ​ຂໍ້​ມູນ​ຈາກ terminals ອັດ​ສະ​ລິ​ຍະ​,ທົດສອບຟັງຊັນປຸກ ແລະປັບຄ່າການຕັ້ງຄ່າການປົກປ້ອງ.

ສະຫຼຸບ

ສໍາລັບການຄັດເລືອກອຸປະກອນ, ຈະຕ້ອງເນັ້ນໃສ່ການຈັບຄູ່ການໂຫຼດ, ການກວດສອບສິ່ງແວດລ້ອມ, ການຄັດເລືອກປະເພດຂອງໂຄງສ້າງ, ການວາງແຜນການຂະຫຍາຍແລະການຕັ້ງຄ່າອັດສະລິຍະ. ລະບົບການດໍາເນີນການແລະການບໍາລຸງຮັກສາມາດຕະຖານທີ່ກວມເອົາຮູບລັກສະນະຂອງຕູ້, ລະບົບຄວບຄຸມອຸນຫະພູມ, ການເຊື່ອມຕໍ່ໄຟຟ້າ, ຮ່າງກາຍຂອງຫມໍ້ແປງແລະສະຖານີອັດສະລິຍະຕ້ອງໄດ້ຮັບການສ້າງຕັ້ງຂຶ້ນເພື່ອຮັບປະກັນການດໍາເນີນງານໃນໄລຍະຍາວທີ່ປອດໄພແລະຫມັ້ນຄົງຂອງອຸປະກອນ.
